Detaily – elektromotor 110kW LC315S04
Montážne prevedenia elektromotora 110kW
IM B3 – pätkové (štandard)
IM B5 – príruba (príplatok +10% z ceny elektromotora)
IM B35 – pätky + príruba (príplatok +10% z ceny elektromotora)
Produkt je dostupný na sklade.
Typ
1LC315S04
Hmotnosť
939,00 kg
Výkon
110,00 kW
Otáčky
1485/1782 ot/min
Krútiaci moment
707,41/707,41 Nm
Prúd
190,92/110,68 A
Napätie
400/690 V
Kostra
Liatina
Priemer hriadeľa
80 mm
Dátový list pre typ elektromotora: LC315S04, 110 kW
Elektrické dáta
Výkon 50Hz (kW)
110,00
Výkon 60Hz (kW)
132,00
Frekvencia (Hz)
50/60
Napätie 50Hz (V)
400/690
Napätie 60Hz (V)
460/795
Napätie/tolerancia frekvencie (neplatné v rozsahu napätia)
Rozsah B
Typ obvodu
Δ/Y
Počet pólov
4
Efektívnosť 100% 50Hz (%)
94,5
Efektívnosť 75% 50Hz (%)
94,8
Efektívnosť 50% 50Hz (%)
92,6
Efektívnosť 100% 60Hz (%)
95,0
Efektívnosť 75% 60Hz (%)
94,8
Efektívnosť 50% 60Hz (%)
92,6
Faktor výkonu
0,88
Štartovací prúd(la/ln)
6,9
Štartovací krútiaci moment(Ma/Mn)
2,2
Faktor naklápania (Mk/Mn)
2,2
Menovitý prúd 50Hz (A)
190,92/110,68
Všeobecné dáta
Počet fáz
3~
Typové označenie
1LC
Veľkosť rámu
315
Typ
B3
Dizajn
S
Materiál rámu
GG
Izolačná trieda
F / B
Poloha svorkovnice
na vrchu
Zarovnanie svorkovnice
0 ° KV do prava
Hmotnosť (kg)
939,00
Smer rotácie
vpravo/vľavo
Vibračný stupeň
A
Vyváženie
napoly klin
Typ chladenia
IC411
Verzia podľa
IEC 60034-1
Hluk
IEC 60034-9
Mechanické dáta
Krútiaci moment (Nm)
707,41/707,41
Rýchlosť (rpm)
1485/1782
Ložisko (DE side)
6319.C3
Ložisko (NDE side)
6319.C3
Životnosť ložiska (h)
20000
Prípustné radiálne zaťaženie (X/2) (N)
15500
Prípustné radiálne zaťaženie (X0) (N)
21000
Prípustné radiálne zaťaženie (Xmax) (N)
10000
Prípustné axiálne zaťaženie (N)
7875
Prípustné axiálne zaťaženie (V1) (N)
5600
Moment zotrvačnosti (kgm²)
3,4
Faktory
Zaťaženie
S1
Teplota okolia (°C)
-65 až +40
Inštalačná nadmorská výška
do 1000m
Vlastnosti elektromotora
Farba
RAL7030
Farba povrchu
saténový lesk
Trieda ochrany
IP55
Veľkosť káblovej prechodky
2xM63x1,5
Veľkosť káblovej prechodky (možnosť)
M20x1,5
Káblová prechodka (typ)
štandard
Koniec hriadeľa (mm)
80×170
Materiál hriadeľa
C45
Ďalšie možnosti
Dodatočná ochrana
PTC 150°C
Mazanie
AS+BS
Elektromotory 110kW LC315S04 400/690 V
Elektromotory LC prichádzajú s novým dizajnom v najvyššej možnej kvalite. Ich základom je robustná kostra vyrobená z liatiny, ktorá je zárukou stability a pevnosti. Vinutie využíva vákuovú impregnáciu a kryty ložísk sú spevnené oceľovou výstužou. Motory sú tiež vybavené funkciou domazávania ložísk. Sú určené do prostredia s maximálnou teplotou 60°C.
Konštrukcia elektromotorov 110kW rady LC
Keďže sú elektromotory rady LC určené na používanie do ťažších prevádzkových podmienok, pri ich výrobe musí byť dodržaná obzvlášť vysoká precíznosť a použitie čo najpevnejších komponentov. Motory majú liatinové pätky, robustnú rotorovú klietku a zosilnené ložiská so špeciálnou mazacou náplňou. Na zabezpečenie pevnosti a spoľahlivosti sa pri týchto elektromotoroch nepoužívajú štandardné plastové kryty, ale oceľové. Skrinky terminálu sú taktiež kovové. Vďaka týmto spevneným prvkom a modernému dizajnu elektromotora, ktorý zabezpečuje kvalitné odvetrávanie a nízke vibrácie sa dosahuje veľmi hladká a spoľahlivá prevádzka elektromotora.
Cenník pre elektromotory LC 110kW
Pre elektromotory LC 400/690 V nemáme cenník online. Pre zistenie ceny elektromotora nás však neváhajte kontaktovať prostredníctvom e-mailovej správy alebo zavolajte jednému z našich špecialistov na predaj. Všetky kontaktné údaje nájdete buď na karte „Kontakt“ alebo po kliknutí na tlačidlo „Vyžiadať cenovú ponuku“. Ozvite sa nám a veľmi radi vám poskytneme všetky informácie, ktoré potrebujete pred výberom elektromotora vedieť. Tešíme sa na vaše správy.
Elektromotory 110kW pripravené ihneď k odberu
Všetky elektromotory LC máme pre vás pripravené skladom. Objednajte si elektromotor 110kW už dnes a vyexpedujeme vám ho takmer ihneď po prijatí objednávky. Vďaka nášmu veľkému skladu a kvalitnej logistike sme taktiež schopní doručovať elektromotory vo väčšine prípadov už do 24 hodín od vašej objednávky. Neváhajte, objednajte si elektromotor od nás a zaraďte sa medzi tisícky spokojných zákazníkov značky VYBO Electric.
Elektromotory-prevodovky.sk – najväčší výber elektromotorov na Slovensku
Naša firma disponuje jedným z najväčších skladov elektromotorov v širokom okolí a zároveň veľmi širokým sortimentom rôznych typov elektromotorov. V našej ponuke nájdete:

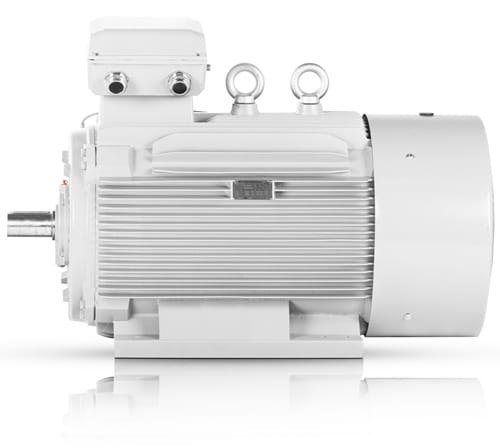

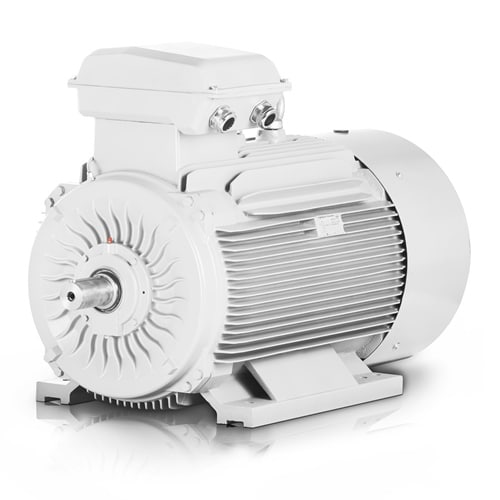

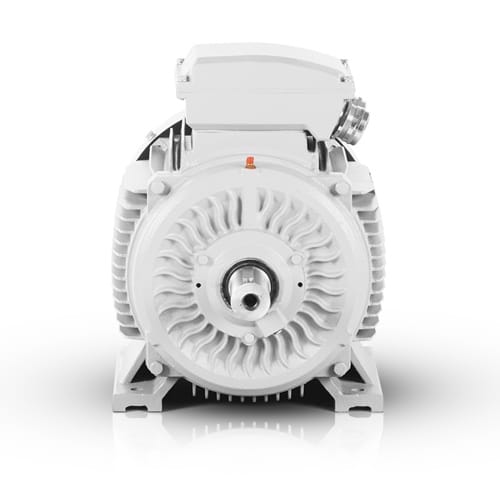

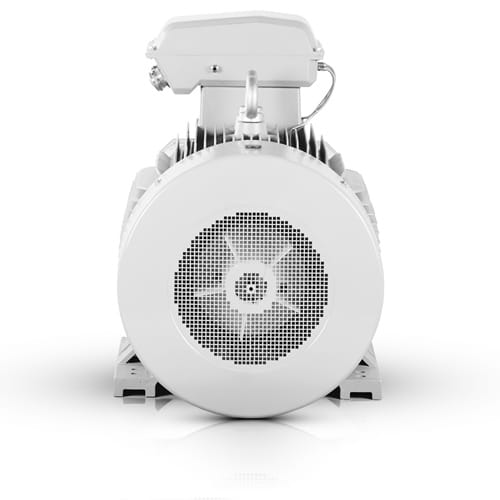

Fotogaléria – elektromotor 110kW LC315S04

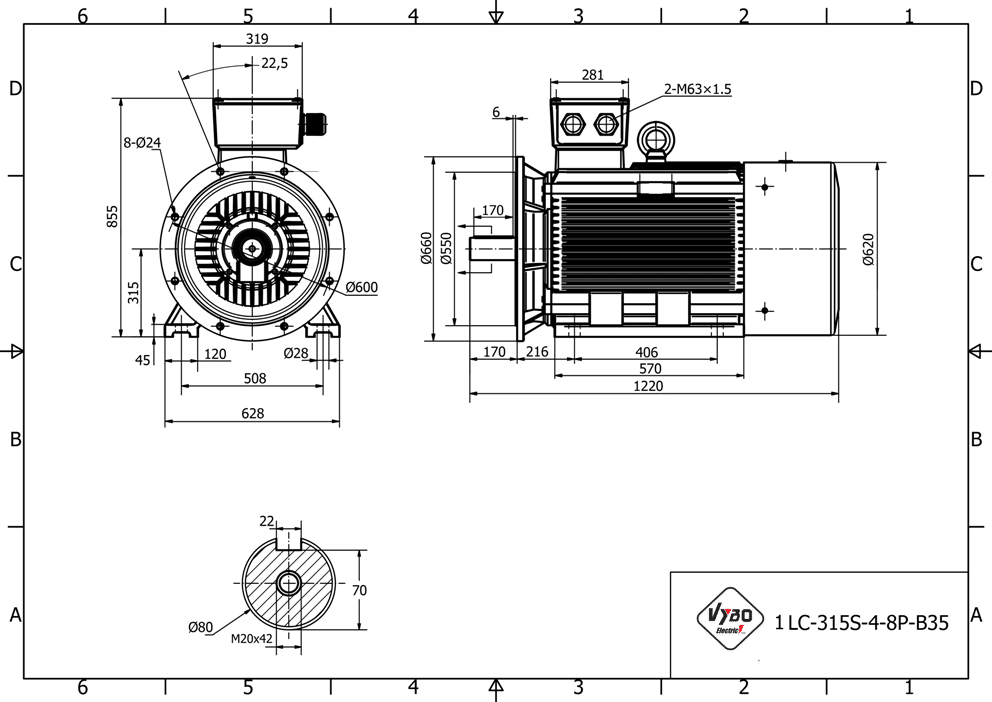

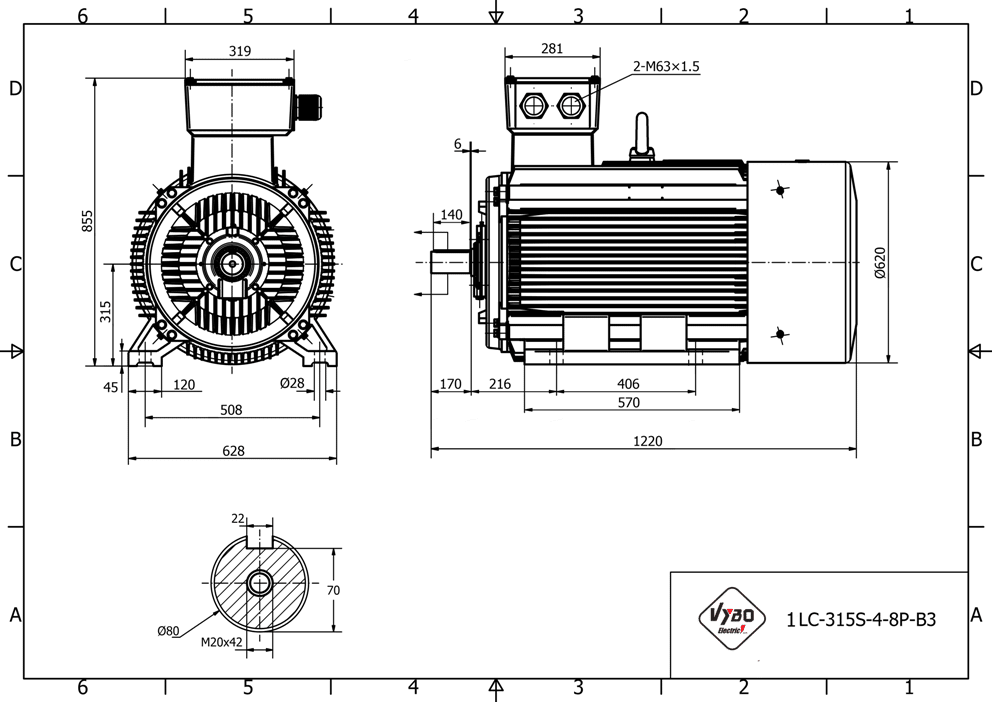

Rozmerové výkresy – elektromotor 110kW LC315S04
