Frekvenčné meniče pre čerpadlo 2,2kW X550 (IP65)
Menič frekvencie na čerpadlo model X550 s výkonom 2,2kW je typický prístroj ekonomickej triedy, ktorý je nielen univerzálny a integrovaný, ale má aj jednoduché a prehľadné ovládacie prvky. Ide o výrobok, ktorý je zhotovený na základe dlhoročných skúseností klientov a ich podnetov a pripomienok, pričom je prispôsobený aj ich požiadavkám. Vďaka tomu, že je tento model plne predprogramovaný, užívateľ ho môže začať používať hneď po jeho zapojení do elektrickej siete. Ovládať sa dá dvomi spôsobmi a to nielen z panela, ale aj externe na diaľku. Aby sa frekvenčný menič spustil, užívateľovi stačí stlačiť tlačidlo ŠTART a pomocou vstavaného gombíka užívateľ môže elektromotor automaticky spomaliť alebo zrýchliť podľa toho, ako potrebuje.
Frekvenčný menič pre čerpadlo 2,2kW – použitie
Frekvenčný menič na čerpadlo 2,2kW X550 s ochranou IP65 je vhodný do vlhkého, prašného alebo inak znečisteného prostredia. V priemysle sa používa v rôznych sťažených podmienkach. Jeho použitie je široké. Pre overenie vhodnosti tohto meniča pre vami zamýšľanú aplikáciu nás pokojne kontaktujte. Radi vám budeme asistovať pri výbere. V praxi sa používa na:
- čerpadlá
- vzduchotechnika
- textil
- potraviny
- elektrické prevodovky
- keramika
- brúsky
- odstredivé stroje
- frézy
- stroje na potápanie
- rezacie stroje
Funkcie frekvenčného meniča na čerpadlá 2,2kW X550
- Napájanie meniča frekvencie jednofázovým napätím 1 x 230 V AC
- Rozsah výstupnej frekvencie 0 až 400 Hz
- Funkcia zosilnenia točivého momentu elektromotora až o 20 %
- X 550 je vhodný pre riadenie asynchrónnych motorov
- Fyzické rozhranie RS 485 MODBUS sériovo zabudované
- Komunikačné rozhranie MODBUS RTU
- Zvýšené krytie IP 65
- Bezpečnostná funkcia EMS okamžité zastavenie
- Funkcia pre pripojenie PTC ochrany alebo termokontaktu elektromotora
- Zabudovaný PID, PLC, AVR, 2 počítadlá, atď.
- Zabudovaný zdroj externého napájania + 24 V
- Integrovaných je 6 alebo 4 digitálne vstupy (podľa výkonového modelu), 1 analógový vstup 0-10 V alebo 4-20 mA,
- 2 multifunkčné reléové výstupy
- Štandardy EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. Prostredia; EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
- Modely X 550-2S….sú dodávané so zapojeným napájacím káblom s koncovkou a so zapojeným výstupným káblom
Tabuľka parametrov meniča na čerpadlo X550 2,2kW
Nižšie nájdete všetky dôležité parametre tohto typu frekvenčného meniča. Pod tabuľkou nájdete tiež kompletný návod a katalóg našich meničov. V prípade ak by ste mali doplňujúce otázky, môžete sa na nás obrátiť. Kontaktné údaje nájdete v hlavičke nášho e-shopu.
| Položka | X550 | |
|---|---|---|
| Napájacie napätie | Menovité napätie, frekvencia |
1 fázové 1x 230 V AC 230V 50/60Hz……….Typ: 2S 3 fázové 3x 400 V AC 400V 50/60Hz……….Typ: 4T |
| Napäťový rozsah | 230V: 170V až 240V 400V: 330V až 440V |
|
| Výstup | Napäťový rozsah | 3 x 230 V: 0 až 230V 3 x 400 V: 0 až 400V |
| Frekvenčný rozsah | 0.10 až 400.00 Hz | |
| Metóda riadenia | V/F riadenie, skalárne riadenie | |
| Zobrazenie | Prevádzkový stav / Definícia alarmu / interaktívne navádzanie: napr. Nastavenie frekvencie, výstupná frekvencia / prúd, napätie DC zbernice, teplota atď. | |
| Ovládacie špecifikácie | Výstupný frekvenčný rozsah | 0.10 až 400.00 Hz |
| Rozlíšenie nastavenia frekvencie | Digitálny vstup: 0,01 Hz, analógový vstup: 0,1% maximálnej výstupnej frekvencie | |
| Presnosť výstupnej frekvencie | 0.01 Hz | |
| V/F riadenie | Nastavenie V/F krivky splňujúce rôzne požiadavky praxe | |
| Riadenie krútiaceho momentu | Automatické zvýšenie: automaticky zvyšuje krútiaci moment podľa zaťaženia; Manuálne zvýšenie: umožňuje nastaviť 0,0 až 20,0% zvýšenie krútiaceho momentu. |
|
| Multifunkčná vstupná svorkovnica | Štyri alebo šesť multifunkčných vstupných svoriek, ktoré vykonávajú funkcie vrátane riadenia rýchlosti pätnástich sekcií, bežiaceho programu, štvorstupňový spínač zrýchlenia / spomalenia, UP/DOWN funkcia a núdzové zastavenie a ďalšie funkcie… | |
| Multifunkčná výstupná svorkovnica | 2 multifunkčné výstupné terminály na informácie o behu, nulová rýchlosť, počítadlo, vonkajšie abnormality, prevádzka programu a ďalšie informácie a upozornenia. | |
| Nastavenie času zrýchlenia / spomalenia | Čas zrýchlenia / spomalenia možno nastaviť individuálne v rozsahu 0 až 999.9s | |
| Ďalšie funkcie | PID riadenie | Zabudované PID riadenie |
| RS 485 | Štandardná komunikačná funkcia RS485 (MODBUS) | |
| Nastavenie frekvencie | Analógový vstup: 0 -10 V; 0 – 20 mA, voliteľné; Digitálny vstup: tlačidlami na paneli UP/DOWN Komunikácia: cez port RS485 |
|
| Viacstupňová rýchlosť | Šesť (štyri) multifunkčných vstupných svoriek, môžno zvoliť 15 nastavení rýchlosti. | |
| Automatická regulácia napätia | Je možné zvoliť funkciu automatickej regulácie napätia AVR | |
| Počítadlo | Zabudované 2 skupiny počítadiel | |
| Výstražné/ochranné funkcie | Preťaženie | 150% / 60 sek., (konštantný krútiaci moment) |
| Prepätie | Je možné nastaviť ochranu proti prepätiu. | |
| Podpätie | Je možné nastaviť ochranu proti nízkemu napätiu. | |
| Iné ochrany | Prehriatie; skrat na výstupe; nadprúd; blokovanie parametrov atď. | |
| EMC | EMC kompatibilita | IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5 |
| Štandardy | EN/IEC 61800-3:2017; C2, ktorý je vhodný do 1. Prostredia EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017 |
|
| Prostredie | Teplota okolia | -10°C až 40°C (bez námrazy) |
| Vlhkosť okolia | Max. 95% (bez kondenzácie); IEC 60068-2-3 | |
| Nadmorská výška | Menej než 1000 m.n.m. | |
| Vibrácie | Max. 0.5 g; IEC 60068-2-6 | |
| Spôsob chladenia | Nútené chladenie vzduchom | |
| Stupeň krytia | IP 65 | |
| Spôsob montáže | Na stenu | |
| Inštalácia v prostredí | Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3. | |
Frekvenčné meniče odosielame z nášho skladu zo Slovenska
Náš sklad patrí medzi jeden z najväčších svojho druhu v okolí. Všetky štandardné frekvenčné meniče, vrátane tých na čerpadlá, máme nonstop na sklade vo veľkých počtoch. Vďaka tomu ich vieme expedovať v krátkych časoch a vybavovať tak objednávky našich zákazníkov extrémne rýchlo. Cena poštovného je veľmi výhodná pre všetky typy frekvenčných meničov. Spôsob dopravy sa vám zobrazí v košíku, resp. v pokladni po tom, čo pridáte produkt do košíka.
Galéria – Frekvenčné meniče X550 IP65 2,2kW

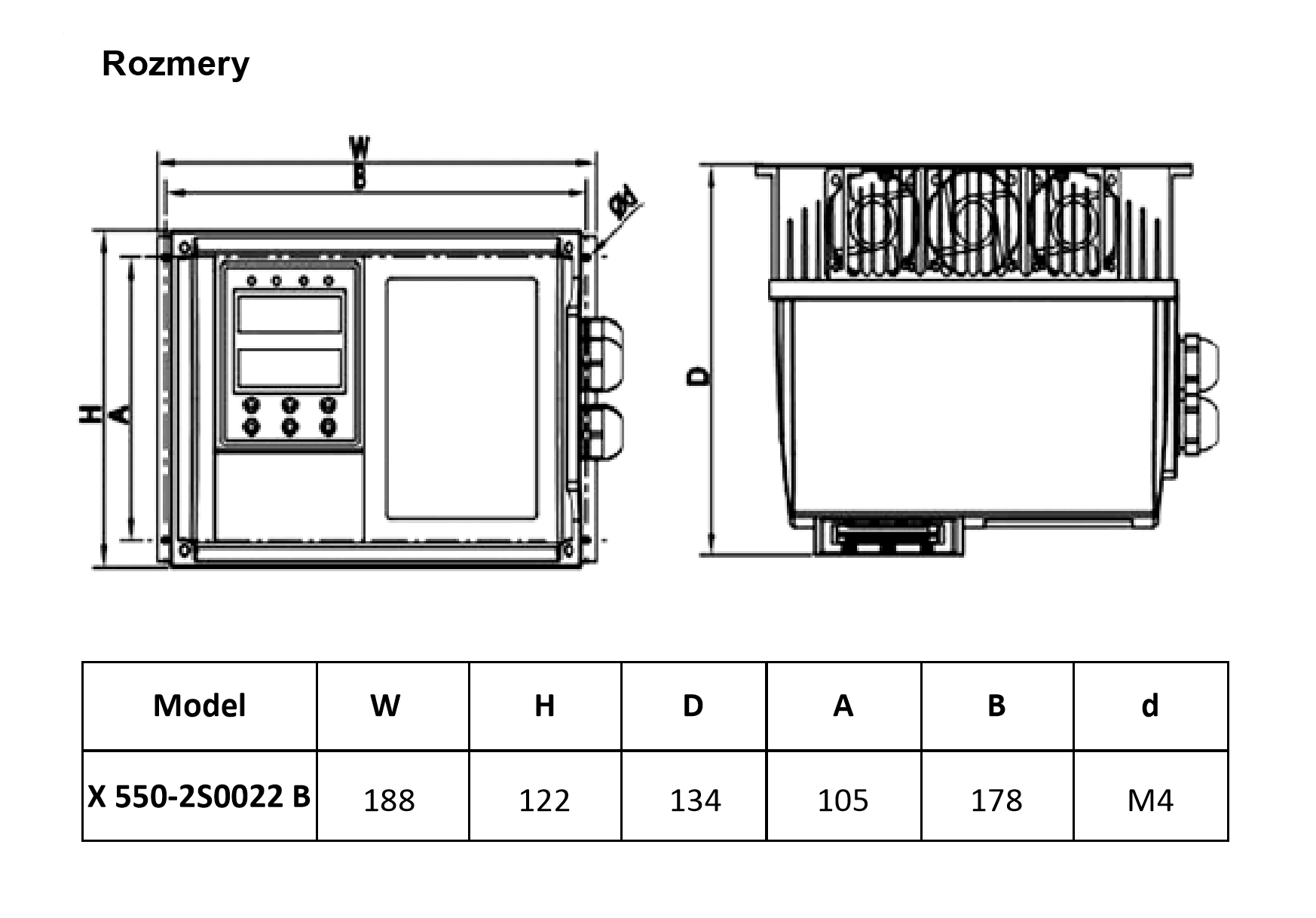

Rozmerový výkres – Frekvenčný menič X550 IP65 2,2kW
