Prevodovka WGM 090

277€ 193,00 €

Prevodový pomer

Typ vlastnej príruby

Vstupný hriadeľ (mm)

Výstupný dutý hriadeľ (mm)

Vymazať

Typ

WGM 090

Otvor pre vstupný hriadeľ

19 mm, 24 mm, 28 mm

Otvor pre výstupný hriadeľ

35 mm

Dostupné príruby

80B14, 80B5, 90B14, 90B5, 100/112B14, 100/112B5

Dostupný prevodový pomer [i]

7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

Hmotnosť

14 kg

Materiál – vnútro

strojárenská frézovaná pevnostná oceľ

Materiál – rám

zliatina hliníka

Príslušenstvo na požiadanie

torzné rameno, príruby, hriadele, elektromotory

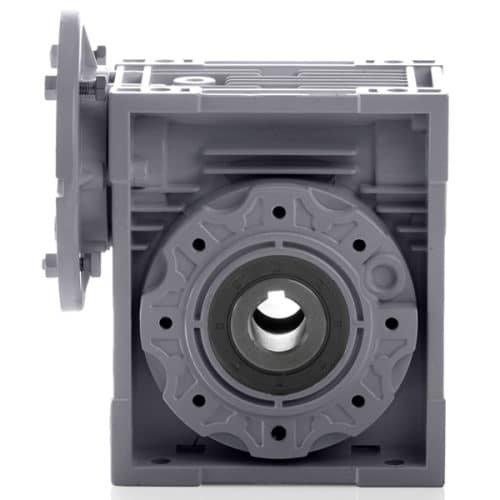

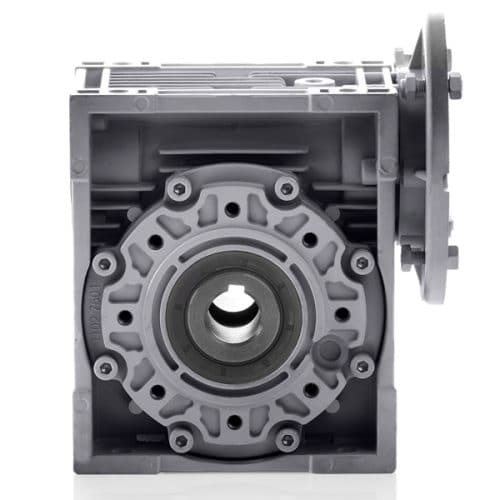

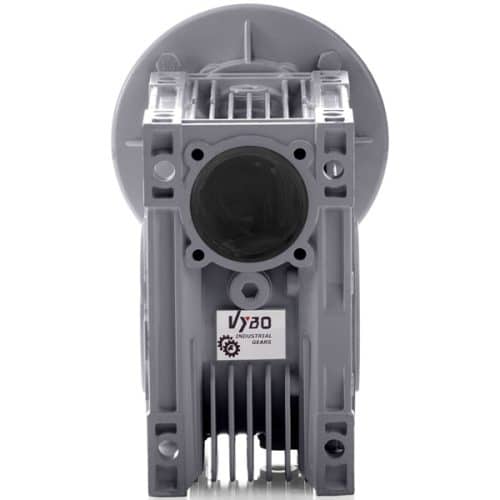

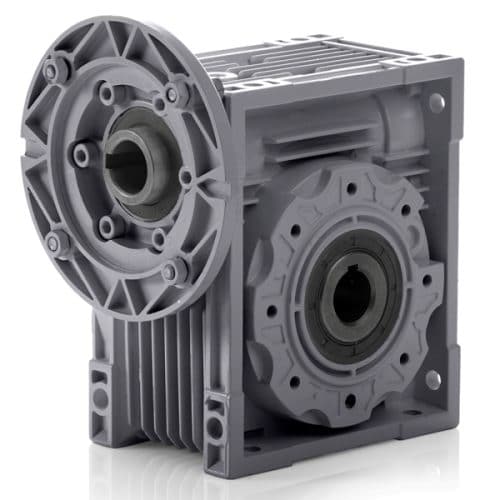

Šneková elektroprevodovka WGM090

Šnekové elektroprevodovky WGM sú vysokokvalitné prevodovky pre širokospektrálne využitie.

Šneková prevodovka WGM090

Na výrobu sa používajú najkvalitnejší materiály:

strojárska pevnostná oceľ
liatiny železa a hliníku
vysokokvalitné long-live guferá a tesnenia
prevodovký olej maximálnej kvality
CNC automatizované obrábanie ocele

Šneková prevodovka WGM – užitočné informácie
V prípade potreby Vám samozrejme ochotne poradia naši odborníci:

Prevádzkový faktor Prevodovky WGM090

Parametre, ktoré je treba vziať do úvahy pre výber najlepšieho prevádzkového faktora sú:

Typ záťaže ovládaného stroja : A – B – C
Dĺžka dennej prevádzky : hodiny/ deň
Spustná frekvencia : počet štartov / hodina

ZÁŤAŽ:

A – jednotná fa ≤ 0 3
B – mierne otrasy fa ≤ 3
C – ťažké otrasy fa ≤ 10

fa = Je / Jm

Je ( kgm2 ) moment zníženej externej zotrvačnosti u hnacieho hriadeľa
Jm ( kgm2 ) moment zotrvačnosti motora

V prípade akýchkoľvek nejasností nám napíšte email, alebo volajte našu podporu: prevodovky@vyboelectric.eu

Základný rozsah použitia šnekovej elektroprevodovky WGM090

A – Závitovkové podávače pre ľahké materiály, ventilátory, montážne linky, dopravníkové pásy pre ľahké materiály, malé miešačky, výťahy, čistiace stroje, plnivá, kontrolné stroje
B – Navíjacie zariadenia, drevoobrábacie stroje, nákladné výťahy, vyvažovačky, závitovacie stroje, stredné mixéry, pásové dopravníky pre ťažké materiály, navijaky, posuvné dvere, prihnojovacie škrabky, baliace stroje, miešačky betónu, žeriavové mechanizmy, frézy, skladacie stroje, prevodové lodičky
C – Miešačky pre ťažké materiály, nožnice, lisy, odstredivky, otáčajúce sa podpery, navijaky a výťahy pre ťažké materiály, brúse sústruhy, kamenné mlyny, korčekové elevátory, vŕtačky, hámre, CAM lisy, skladacie stroje, točne, čistiace bubny, vibračné prístroje, drviče

Šneková prevodovka WGM090 – maximálna kvalita

PRÍSLUŠENSTVO – ŠNEKOVÁ PREVODOVKA WGM090

Výstupné hriadele – šneková prevodovka WGM090

Torzné rameno šnekovej prevodovky WGM090

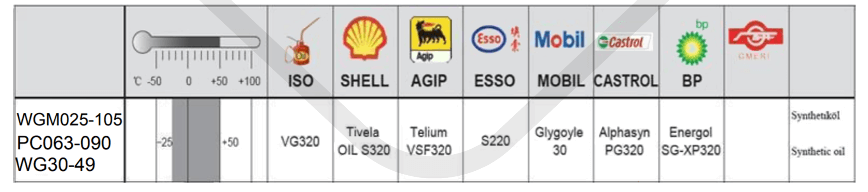

Mazanie šnekovej prevodovky WGM090

Množstvo maziva je len orientačné. Pre správne naplnenie sa vždy pri dopĺňaní pozrite na sklo alebo na mierku. Všetky rozdiely v hladinách oleja môžu byť spôsobené konštrukčnými toleranciami, ale aj montážnou polohou alebo montážnou schémou zákazníka. Preto je pre zákazníka veľmi dôležité skontrolovať hladinu oleja a v prípade potreby doplniť potrebné množstvo.

TABUĽKA VÝBERU PREVODOVKY

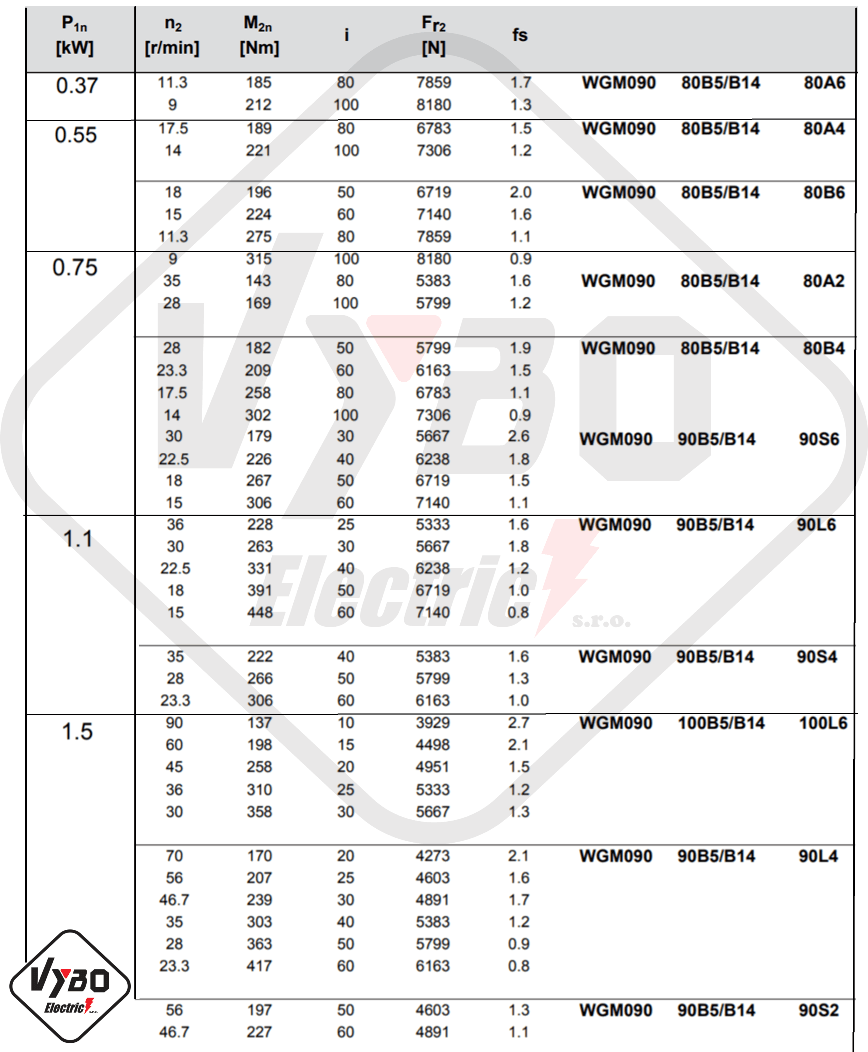

Parametre výkonnosti WGM + ELEKTROMOTOR

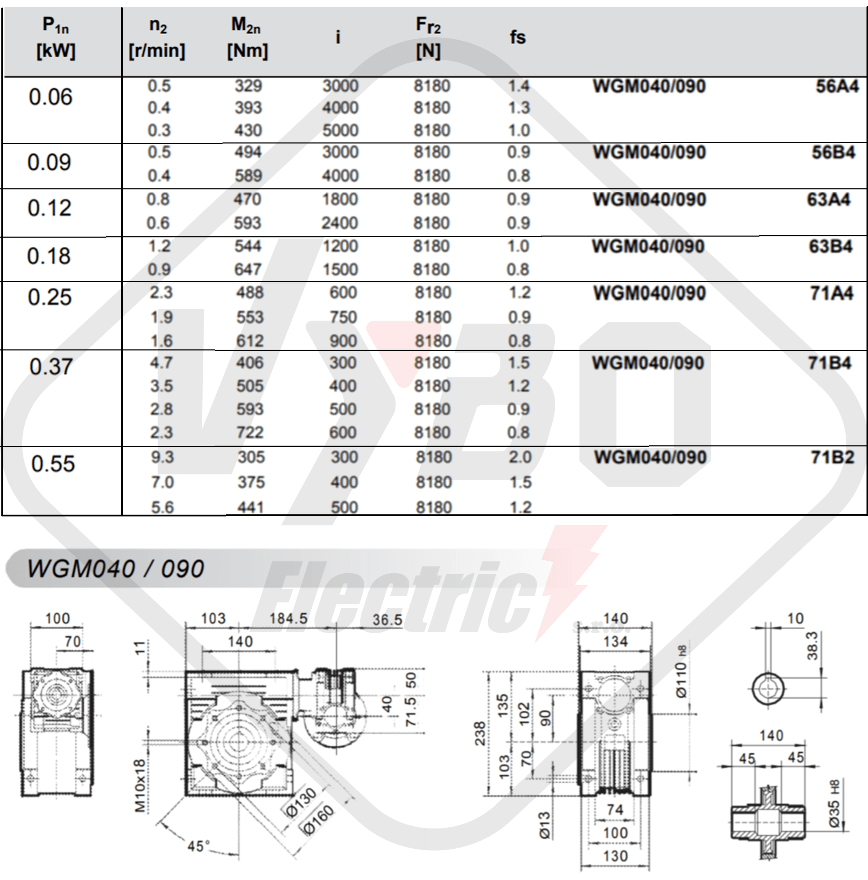

Parametre výkonnosti WGM + WGM + ELEKTROMOTOR

Parametre výkonnosti WGM + PS + ELEKTROMOTOR

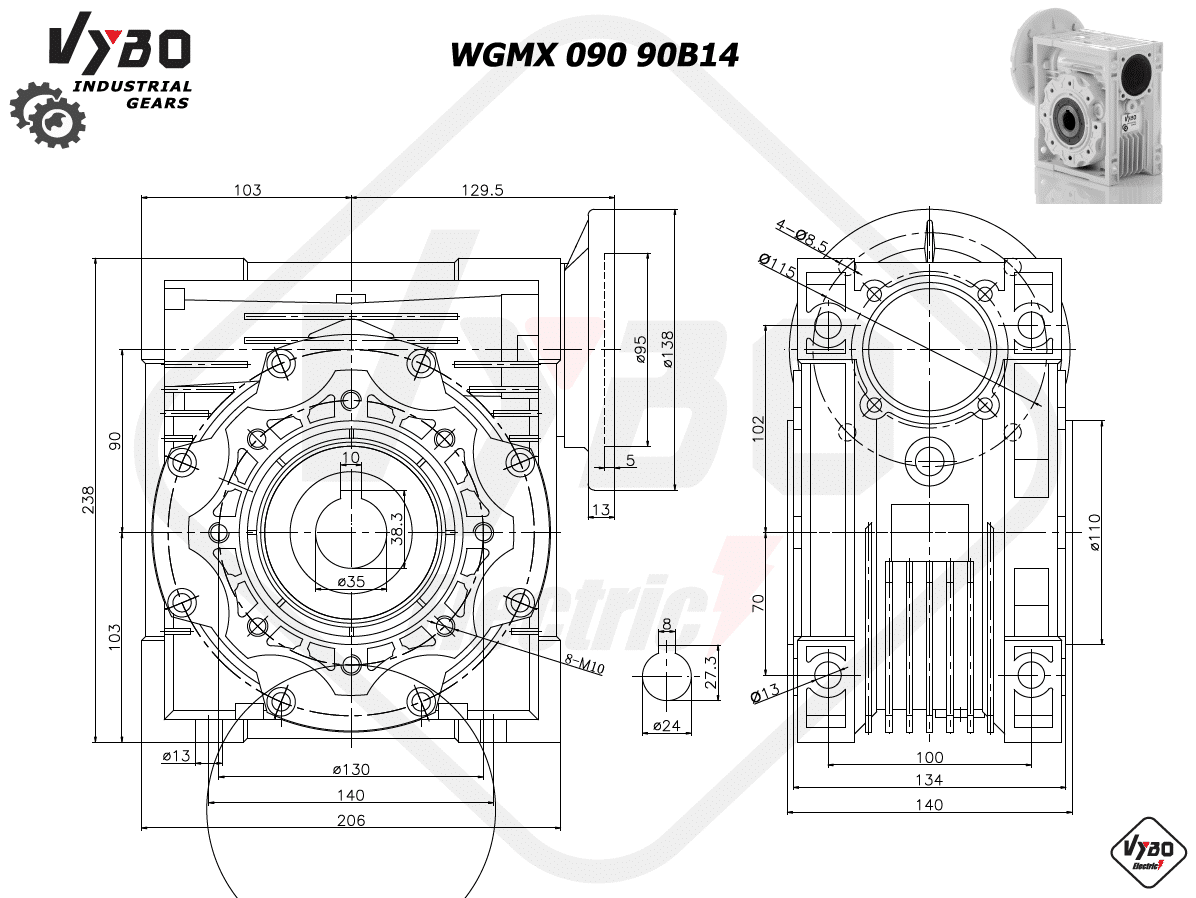

MONTÁŽNY DIAGRAM – ŠNEKOVÁ PREVODOVKA WGM090

WGM alebo WGMHS – montážna poloha

PS WGM – montážna poloha

Verzia „U“ sa vzťahuje na veľkosti od WGM025-075 a WGMHS030-063. Pri týchto rozmeroch nie je potrebné špecifikovať montážnu polohu. Pokiaľ nie je uvedené inak, štandardné pozície sú B3.

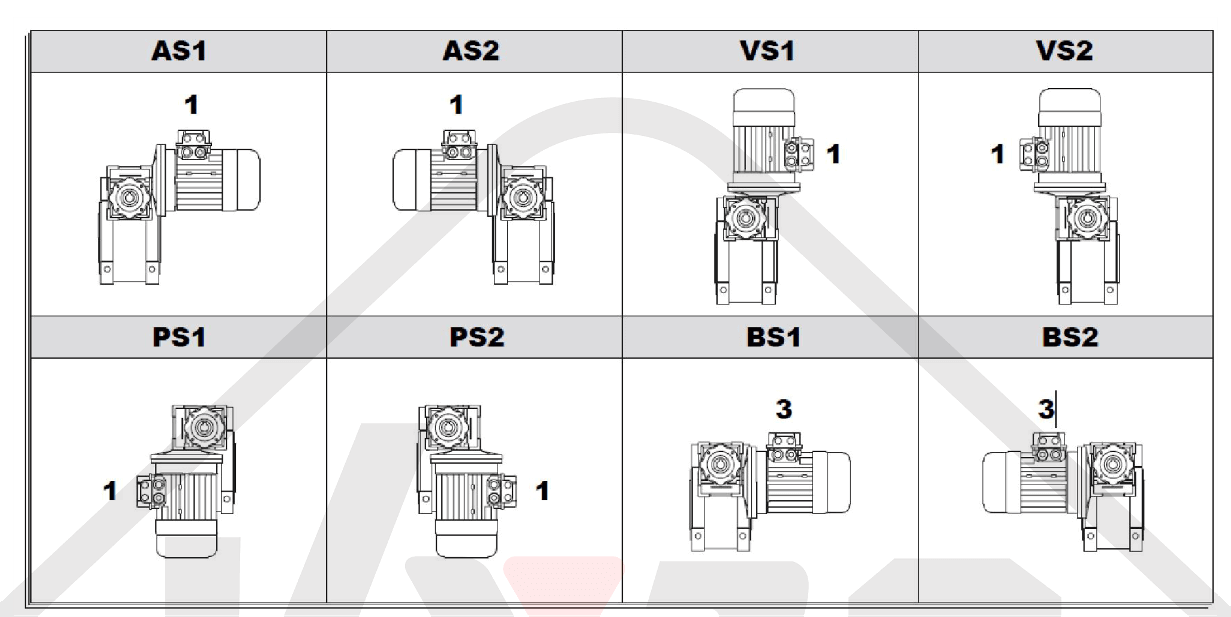

WGM/WGMHS Montážne pozície šnekovej prevodovky WGM090

Existuje 8 rôznych typov prevodoviek s dvoma závitovkami. Malá prevodovka môže byť namontovaná na veľkú prevodovku. Montážna poloha sa vždy vzťahuje na veľkú prevodovku. Ak nie je uvedené v objednávke inak, dodáva sa typ BS2.
