Vibračné elektromotory

Naše elektrické vibračné motory sú výsledkom najpokrokovejšej skúsenosti s projektovaním pomocou trojrozmerného systému CAD so systémom analýzy pevnosti a zaťaženia s cieľom poskytnúť našim zákazníkom jeden z najdôležitejších sortimentov vibračných elektromotorov, ktoré sú dnes dostupné na trhu.

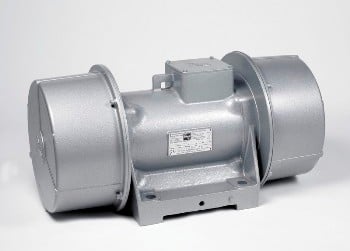

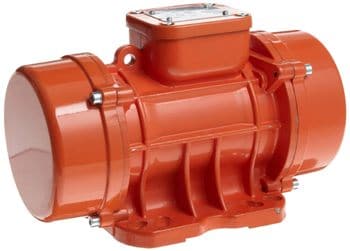

VIBRAČNÝ ELEKTROMOTOR

VYUŽITIE – SÉRIA BM

Séria BM je kompletný rad vibračných elektromotorov s montážou na nohy, ktorý pokrýva väčšinu aplikačných potrieb na vibračných zariadeniach v rôznych priemyselných odvetviach.

Využitie vibračných elektromotorov:

– pre vibračné zhutňovanie betóv
– ťažobný priemysel
– kamenárstvo
– chemický priemysel
– potravinársky priemysel
– v zlievarniach
– oceliarsky priemysel
– frézovací priemysel
– recyklačný priemysel
– keramický priemysel
– manipulácia s práškom
– skladovanie materiálov
– kovoobrábanie a povrchová úprava
– stavba
– a pod.

Všetky rady BM sú vyrábané v súlade s platnými smernicami EHS (Bezpečnosť strojov 2006/42 / ES, Nízka napätie 2006/95 / CE, Elektromagnetická kompatibilita 2004/108 / CE) a je k dispozícii podľa ATEX 94 / 9 / CE, v prevedení Ex II 3D tD A22 IP65 pre zónu Dust-22 a 3G EEx nA II T3 pre zónu Gas-2.

CHARAKTERISTIKA VIBRAČNÝCH ELEKTROMOTOROV

Trojfázové vstupné napätie:

Štandardné prevedenia 50 Hz 220-230 / 380-400V; 60Hz 220-240 / 440-480V (pre veľkosti 150 a 200 štandardné prevedenie 50Hz- 380-400 / 660-690V, 60Hz 440-480 / 760-830V)
Špeciálne vstupné napätie je k dispozícii na požiadanie.

Použitie vibračného elektromotora s frekvenčným meničom:

Vibračné motory série BM sú vhodné pre použitie s frekvenčným meničom značky VYBO ELECTRIC ( Rada STANDARD A550 alebo VECTOR V800 ).

Rýchlosť vibračného elektromotora (vibrácie / minútu):

Štandard:
2 póly: 3000 ot / min – 50 Hz 3600 ot / min – 60 Hz
4 póly: 1500 ot / min – 50 Hz 1800 ot / min – 60 Hz
6 pólov: 1000 ot / min – 50 Hz 1200 ot / min – 60 Hz
8 pólov: 750 ot / min – 50 Hz 900 ot / min – 60 Hz
Na požiadanie:
10 pólov: 600 ot / min – 50 Hz 720 ot / min – 60 Hz
12 pólov: 500 ot / min – 50 Hz 600 ot / min – 60 Hz

Zaťaženie vibračného elektromotora:

Kontinuálna činnosť pri maximálnej odstredivej sile (S1) s možnosťou nastavenia sily od 0 do 100% podľa špecifickej odstupňovanej dosky na excentrickom závaží.

Vibračný elektromotor – mechanická ochrana:

ochrana proti nárazom IP 65-7

Elektrický motor vibračného elektromotora:

Elektromotor je konštruovaný s nízkym stratovým kremíkovým, magnetickým lamelovým jadrom, ktorý umožňuje zvýšiť účinnosť pri znížení vykurovania.

Izolačná trieda:

– F štandard
– H na požiadanie

Impregnácia vinutí vibračných elektromotorov:

Impregnácia vinutí je realizovaná systémom ASTM s polyesterovou živicou triedy H.

Pracovná teplota okolia vibračného elektromotora:

od -20 ° C do + 40 ° C (-4 ° F / 104 ° F)

Ochrana pred prehriatím:

Elektricky ovládaný motor chránený termistorom (PTC nastavený na 130 ° C) je štandardne od veľkosti vybračných elektromotorov 50 (dostupný na požiadanie aj v menších rozmeroch).

Motorová hriadeľ:

Hriadele v oceli NiCrMo, tepelne spracované.

Hlavné telo vibračného elektromotora:

Mechanická konštrukcia je navrhnutá tak, aby vydržala vysoké napätie, konštruované z liatiny (od veľkosti 03) alebo vo vysoko odolnom hliníku (do veľkosti 02)

Povrchová úprava – lak:

Elektrostatické práškové lakovanie, epoxy-polyester, polymerizované v peci.
Farba: modrá RAL 5010

Ložiská a mazanie:

Ložiská s vysokým zaťažením v špeciálnych prevedeniach, ktoré odolávajú vysokým odstredivým silám a vibráciám so špeciálnym mazaním s dlhou životnosťou. Labyrintový typ ložiskového tesnenia pre mastnotu, so širokou zadržiavacou komorou.
