Frekvenčný menič V810 220kW
Ide o frekvenčné meniče, ktoré sú určené pre najkomplikovanejšie a najnáročnejšie aplikácie v priemysle. Vhodné sú pre všetky druhy aplikácií, pričom po dobu 60 sekúnd zvládajú preťaženie 150% a pri dobe 3 sekúnd je to preťaženie až do 180%. Vďaka tomuto faktu sa jedná o najvyššiu triedu meničov, ktoré sú vyrábané sériovo až do 1000 kW a sú schopné znášať obrovské zaťaženie. Kedže má frekvenčný menič 220 kW, V810-6T2200 široké výkonnostné rozpätie s rozličnými konfiguráciami a prídavnými možnosťami, je možné používanie jednej platformy pre viaceré požiadavky. Tieto frekvenčné meniče sú vhodné na používanie vo všetkých priemyselných odvetviach, ktoré využívajú nielen jednoduché, ale aj náročné aplikácie.
FREKVENČNÉ MENIČE V810 – Špecifikácia
- Napájanie frekvenčného meniča: trojfázové napätie 3 x 690 V AC
- Výstupná frekvencia zariadenia: 0,01 až 3200 Hz
- Nosná frekvencia: 1 až 16 kHz
- Jednotky sú vyrábané vo výkonových radách do 1 MW
- Režim riadenia: SVC vektorový s otvoreným okruhom, CLVC vektorový s uzatvoreným okruhom alebo V/F
- Zabudovaná brzdová jednotka do výkonu 18,5 kW, PID, PLC
- Odnímateľný panel s možnosťou externej inštalácie do 50 m (káblom)
- Štandardné funkcie: AVR, JOG, časovače, ochrany
- EMS STOP bezpečnostná funkcia okamžitého zastavenia
- Funkcia pripojenia ochrany PTC alebo termokontaktu elektromotora
- V810 majú vstavaný port pre pripojenie PG kariet (enkodér, resolver, atď.)
- Splnené štandardy EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia; EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia;
- Vstupy: 8 digitálnych vstupov, PNP alebo NPN voliteľné, z toho 1 vysokorýchlostný pulzný vstup 100 kHz; 2 analógové vstupy -10 / +10 V; 0-10 V a 4-20 mA (alebo 0 až 20 mA).
- Výstupy: 1 digitálny – vysokorýchlostný, 2 analógové a 2 reléové
- Vstavané fyzické rozhranie RS 485 MODBUS
- Komunikačné rozhranie: MODBUS RTU; PROFIBUS-DP
Meniče V810 a ťažký priemysel
- automobilový priemysel
- banský priemysel
- chemický priemysel
- energetika
- hutníctvo
- letecký priemysel
- stavebníctvo
- strojárstvo
Meniče V810 a ľahký priemysel
- elektrotechnický priemysel
- polygrafia
- potravinársky priemysel
- textilníctvo
Tabuľka údajov pre menič V810 220kW
V nasledujúcej tabuľke uvádzame bližšiu špecifikáciu frekvenčných meničov V810 220kW. Dozveďte sa viac o možnostiach napájania, o vstupoch a výstupoch prístroja, o režimoch riadenia, o rozsahu rýchlosti a frekvencie, o všeobecných aj špeciálnych funkciách zariadenia, o inštalácii a skladovaní atď. Pre doplnenie chýbajúcich informácií alebo zaslanie cenovej ponuky pre frekvenčný menič 220kW nám zatelefonujte alebo napíšte na našu e-mailovú adresu. Naše kontaktné údaje nájdete v hlavičke tejto webstránky.
| Položka | VECTOR V810 | |
|---|---|---|
| Napájanie | Napájanie | Rozsah vstupného napätia: 1 x 230 V AC ± 15% 3 x 400 V AC ± 15% 3 x 690 V AC ± 15% Rozsah frekvencie napájania: 47 až 63 Hz |
| Štandardné funkcie | Riadiaci režim | V/F skalárne riadenie SVC vektorové s otvoreným okruhom CLVC vektorové riadenie |
| Maximálna frekvencia | SVC, CLVC vektorové riadenie: 0 – 300 Hz V/F skalárne riadenie: 0 – 3200 Hz |
|
| Nosná frekvencia | 1-16 kHz Nosná frekvencia sa automaticky nastaví na základe charakteristiky zaťaženia. |
|
| Rozlíšenie vstupnej frekvencie | Digitálne nastavenie 0.01 Hz Analógové nastavenie: maximálna frekvencia x 0.025% |
|
| Počiatočný krútiaci moment | G typ: 0.5 Hz/150% (SVFC) G typ: 0.5 Hz /180% (CLVC) P typ: 0.5 Hz/100% (V/F) |
|
| Rozsah rýchlosti | 1:100 (SVC) 1:1000 (CLVC) |
|
| Stabilita rýchlosti | ± 0.5% (SVC) ± 0.02% (CLVC) |
|
| Presnosť riadenia krútiaceho momentu | ± 5% (CLVC) | |
| Preťažiteľnosť | G typ: 60s pre 150% menovitého prúdu, 3s pre 180% menovitého prúdu P typ: 60s pre 120% menovitého prúdu, 3s pre 150% menovitého prúdu. |
|
| Zvýšenie krútiaceho momentu | Auto-boost alebo užívateľské manuálne zvýšenie 0.1% až 30.0% | |
| V/F krivka | Lineárna V/F krivka Viacbodová V/F krivka N-napäťová V/F krivka (násobok 1.2-napätia, 1.4- napätia, 1.6- napätia, 1.8- napätia, upravená) |
|
| V/F separácia | Dva typy: úplná separácia; polovičná separácia | |
| Režimy rampy | Lineárna rampa Rampa typu S-krivka Štyri skupiny časov zrýchlenia / spomalenia s rozsahom 0.0-6500.0 s |
|
| Vstup a výstup | Vstupné svorkovnice | 8 digitálnych vstupov, binárnych vstupov ON/OFF, 1 svorka X5 môže podporovať vysokorýchlostný impulzný vstup. Všetky svorky majú voliteľné PNP alebo NPN 2 analógové vstupy, z ktorých jeden FIV podporuje -10 V / +10 V; alebo 0 – 10 V vstup a druhý FIC podporuje 0 – 10V alebo 0-20mA (4-20 mA) vstup. |
| Výstupné svorkovnice | 1 Programovateľný výstup s otvoreným kolektorom: poskytuje 1 výstupnú svorku (výstup otvoreného kolektora alebo vysokorýchlostný impulzný výstup) 2 reléové výstupy, 2 analógové výstupy: FOV a FOC s voliteľným výstupom 0 – 20 mA (4 – 20 mA) alebo 0 – 10 V |
|
| PG | PG karty | Menič je vybavený portom pre PG karty (pre encoder), alebo PG karty pre použitie s resolverom, atď. |
| Štandardné funkcie | DC brzdenie | Frekvencia brzdenia: 0,0 Hz až maximálna frekvencia Doba brzdenia: 0.0-36.0 s Hodnota prúdu pri brzdení: 0.0%-100.0 % |
| Brzdová jednotka | Modely do výkonu 18,5 kW majú štandardne zabudovanú brzdovú jednotku. | |
| Riadenie v JOG režime (krokovanie) | JOG frekvenčný rozsah: 0.00-50.00 Hz JOG čas zrýchlenia / spomalenia: 0.0-6500.0 s |
|
| Implem. viac prednastavených rýchlostí | Implementovaných až 16 rýchlostí pomocou jednoduchej funkcie PLC alebo kombinácie koncových stavov X. | |
| PTC/Termokontakt | Vstup pre PTC ochranu motora alebo termokontaktu. | |
| Zabudovaný PID regulátor | Uľahčuje procesne riadený systém riadenia uzavretej slučky. | |
| Automatická regulácia napätia AVR | Pri zmene napájacieho napätia môže automaticky udržiavať konštantné výstupné napätie. | |
| Ovládač prepätia a nadmerného prúdu | Prúd a napätie sú automaticky obmedzené počas chodu, aby sa zabránilo častému vypínaniu v dôsledku prepätia a nadmerného prúdu. | |
| Obmedzenie krútiaceho momentu a riadenia | Môže automaticky obmedziť krútiaci moment a zabrániť častej zmene nadprúdu počas chodu. | |
| Bezpečnostná funkcia EMS STOP | Systém „emergency stop“: v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP. | |
| Rýchle obmedzenie prúdu | Pomáha predchádzať častým chybám z dôvodu nadprúdu AC motora | |
| Vysoký výkon | Riadenie AC motora sa realizuje technológiou riadenia prúdu vektora s vysokým výkonom. | |
| Časové riadenie | Časový rozsah: 0.0-6500.0 minút | |
| Komunikácia | MODBUS RTU, PROFIBUS-DP | |
| Kanál spúšťacích príkazov | Podľa panelu, riadiacich terminálov, port sériovej komunikácie je možné prepínať mnohými spôsobmi | |
| Zdroj frekvencie | 10 druhov frekvencií, daných digitálnym analógovým napätím, analógovým prúdom, impulzom, sériovým portom, X8, PID, môže byť prepínaný mnohými spôsobmi | |
| Pomocný zdroj frekvencie | 10 druhov frekvencií, môže sa ľahko realizovať mikro nastavenie, frekvenčný syntetizátor | |
| LED displej | Zobrazuje parametre | |
| Uzamknutie tlačidiel a výber funkcií | Môže blokovať tlačidlá čiastočne alebo úplne a definovať rozsah funkcií niektorých tlačidiel, aby sa zabránilo nesprávnej funkcii. | |
| Ochranný režim | Zisťovanie skratu motora pri zapnutí, ochrana proti strate výstupnej fázy, ochrana pred nadmerným prúdom, ochrana proti prepätiu, ochrana pod napätím, ochrana proti prehriatiu a ochrana proti preťaženiu. | |
| EMC (kompaktibilita) | IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5 | |
| Štandardy | EN/IEC 61800-3: 2017; C1, ktorý je vhodný do 1. prostredia; EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia; |
|
| Inštalácia v prostredí | Inštalujte v interiéri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3 .Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3. |
|
| Nadm. výška. | Pod 1000 metrov n.m. (znížte stupeň výkonu pri použití nad 1000 metrov n. m.) | |
| Teplota okolia | -10 °C ~ 40 °C (znížte stupeň výkonu ak je teplota okolia medzi 40 °C až 50 °C) | |
| Vlhkosť | Menej ako 95% relatívnej vlhkosti, bez kondenzácie IEC 60068-2-3 |
|
| Vibrácie | Menej ako 5,9 m/s2 (0,6 g) IEC 60068-2-6 | |
| Teplota skladovania | -20°C ~60°C | |
Frekvenčné meniče z elektromotory-prevodovky.sk
Ak sa pýtate prečo by ste si mali zaobstarať frekvenčný menič 220kW práve od nás, ponúkame vám hneď niekoľko dôvodov, prečo sa nákup od nás oplatí:
- široké využitie do každého odvetvia priemyslu
- spoľahlivé prístroje s dlhou životnosťou
- zariadenia s množstvom funkcií
- máme tisícky spokojných zákazníkov
- rýchle doručenie tovaru
- zlacnená doprava

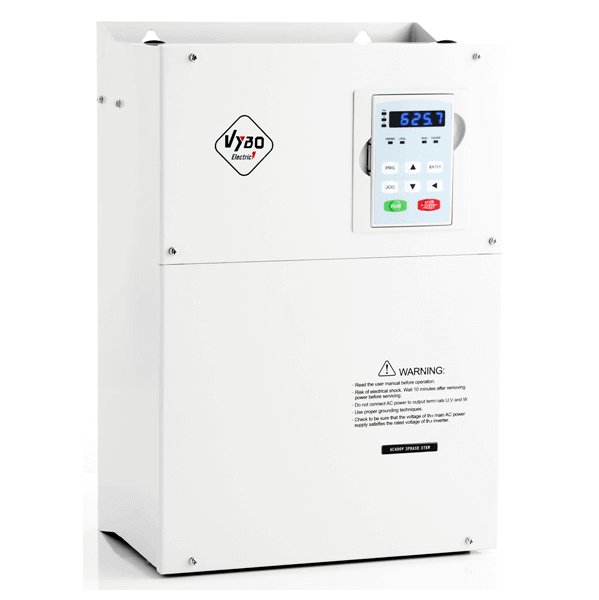

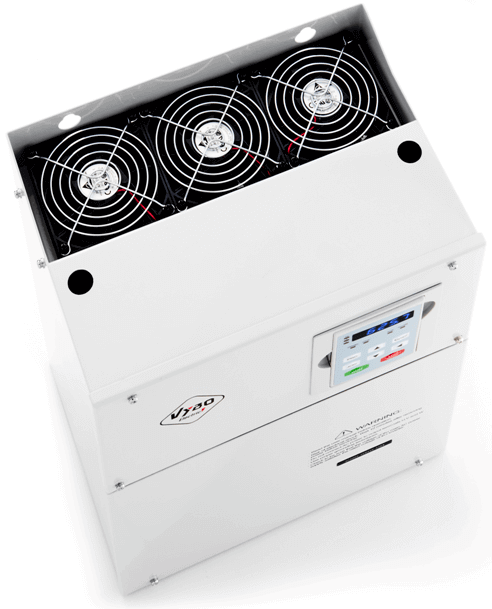

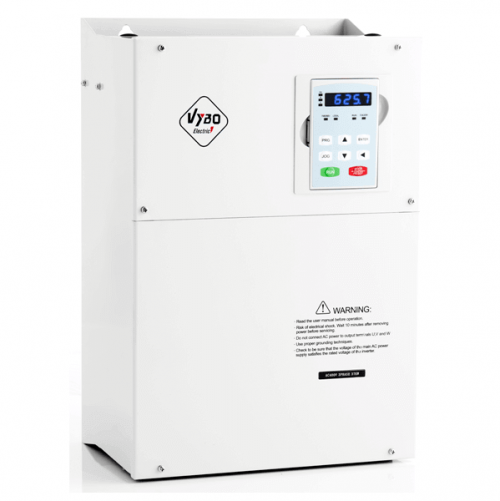

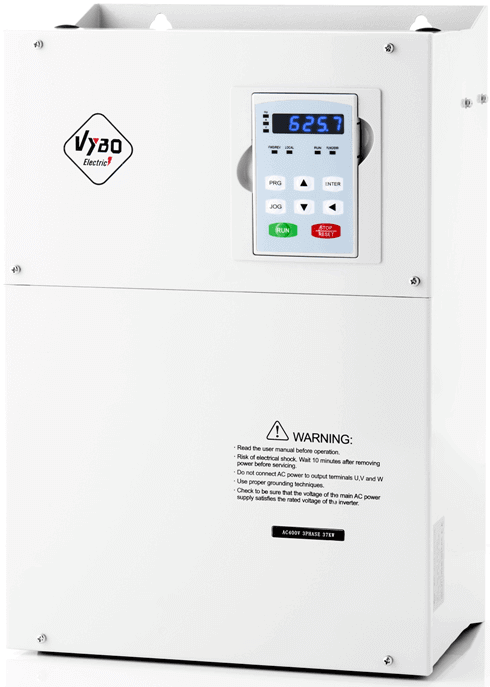

Galéria – Frekvenčné meniče V810 220kW
Rozmerový výkres – Frekvenčný menič V810 220kW
