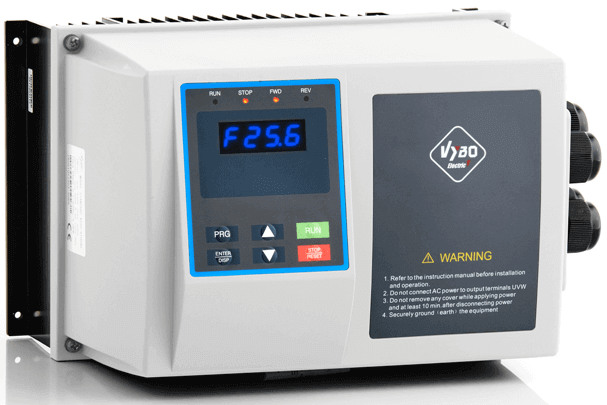

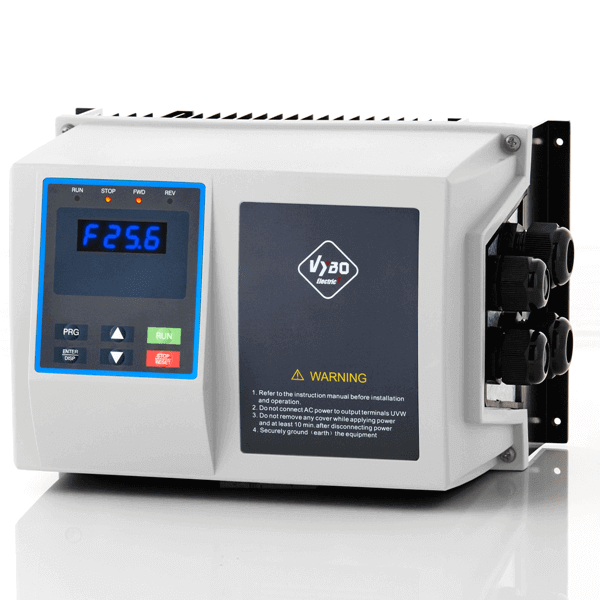

Frekvenčný menič pre čerpadlo 30kW X550 (IP65)

Cenovú ponuku si môžete vyžiadať emailom na predaj@vyboelectric.eu

Model X550-4T0300
Výkon 30 kW
Menovitý výstupný prúd 60 A
Vstupné napätie 50/60Hz 3 fáza 400 V
Prierez nap. kábla 16 mm²
Brzdová jednotka Ano
EMC filter Áno (C1/C2)

Frekvenčné meniče pre čerpadlo 30 kW X550 (IP65)

Menič frekvencie na čerpadlo model X550 s výkonom 30 kW je typický prístroj ekonomickej triedy, ktorý je nielen univerzálny a integrovaný, ale má aj jednoduché a prehľadné ovládacie prvky. Ide o výrobok, ktorý je zhotovený na základe dlhoročných skúseností klientov a ich podnetov a pripomienok, pričom je prispôsobený aj ich požiadavkám. Vďaka tomu, že je tento model plne predprogramovaný, užívateľ ho môže začať používať hneď po jeho zapojení do elektrickej siete. Ovládať sa dá dvomi spôsobmi a to nielen z panela, ale aj externe na diaľku. Aby sa frekvenčný menič spustil, užívateľovi stačí stlačiť tlačidlo ŠTART a pomocou vstavaného gombíka užívateľ môže elektromotor automaticky spomaliť alebo zrýchliť podľa toho, ako potrebuje.

Frekvenčný menič pre čerpadlo 30 kW – použitie

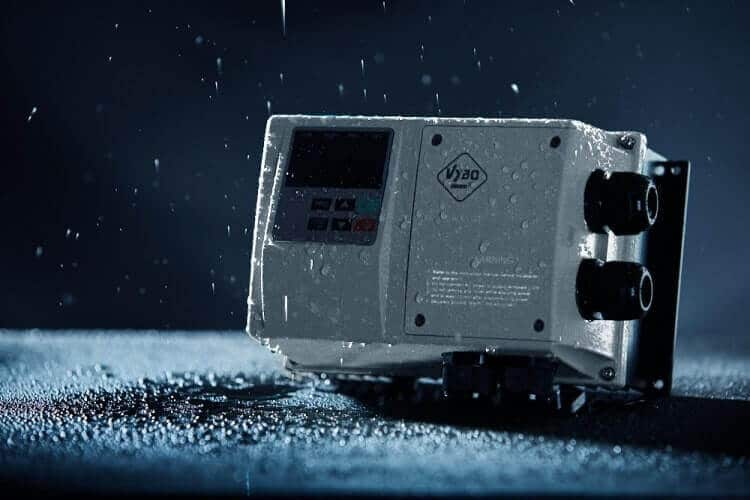

Frekvenčný menič na čerpadlo 30 kW X550 s ochranou IP65 je vhodný do vlhkého, prašného alebo inak znečisteného prostredia. V priemysle sa používa v rôznych sťažených podmienkach. Jeho použitie je široké. Pre overenie vhodnosti tohto meniča pre vami zamýšľanú aplikáciu nás pokojne kontaktujte. Radi vám budeme asistovať pri výbere. V praxi sa používa na:

  • čerpadlá
  • vzduchotechnika
  • textil
  • potraviny
  • elektrické prevodovky
  • keramika
  • brúsky
  • odstredivé stroje
  • frézy
  • stroje na potápanie
  • rezacie stroje

Funkcie frekvenčného meniča na čerpadlá 30 kW X550

  • Napájanie meniča frekvencie trojfázovým napätím 3 x 400 V AC
  • Rozsah výstupnej frekvencie 0 až 999 Hz
  • Funkcia zosilnenia točivého momentu elektromotora až o 20 %
  • X 550 je vhodný pre riadenie asynchrónnych motorov
  • Fyzické rozhranie RS 485 MODBUS sériovo zabudované
  • Komunikačné rozhranie MODBUS RTU
  • Zvýšené krytie IP 65
  • Bezpečnostná funkcia EMS okamžité zastavenie
  • Funkcia pre pripojenie PTC ochrany alebo termokontaktu elektromotora
  • Zabudovaný PID, PLC, AVR, 2 počítadlá, atď.
  • Zabudovaný zdroj externého napájania + 24 V
  • Integrovaných je 6 alebo 4 digitálne vstupy (podľa výkonového modelu), 1 analógový vstup 0-10 V alebo 4-20 mA,
  • 2 multifunkčné reléové výstupy
  • Štandardy EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. Prostredia; EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
  • Modely X 550-4T….sú dodávané so zapojeným napájacím káblom s koncovkou a so zapojeným výstupným káblom
Frekvenčné meniče odosielame z nášho skladu zo Slovenska

Náš sklad patrí medzi jeden z najväčších svojho druhu v okolí. Všetky štandardné frekvenčné meniče, vrátane tých na čerpadlá, máme nonstop na sklade vo veľkých počtoch. Vďaka tomu ich vieme expedovať v krátkych časoch a vybavovať tak objednávky našich zákazníkov extrémne rýchlo. Cena poštovného je veľmi výhodná pre všetky typy frekvenčných meničov. Spôsob dopravy sa vám zobrazí v košíku, resp. v pokladni po tom, čo pridáte produkt do košíka.

Na stiahnutie

Rozmerový výkres

PDF

4T0300

X550

Dátový
list

PDF

4T0300

X550

Prezentačný katalóg

PDF

4T0300

X550

Manuál na použitie X550

PDF

4T0300

X550

ISO certifikáty

iso vybo electric
vybo electric elektromotory

Sme jednotka na trhu frekvenčných meničov
24/7 pohotovostný servis
Fabrika a sklad v EÚ (Slovenská republika)
Vlastné vývojové stredisko a možnosť prispôsobenia na mieru
Frekvenčné meniče priamo zo skladu
Voliteľné príslušenstvo
Extra rýchle doručenie

frekvenčný menič x550 ip65 18,5kw

frekvenčný menič x550 ip65 18,5kw

frekvenčný menič x550 ip65 18,5kw

frekvenčný menič x550 ip65 18,5kw

Nižšie nájdete všetky dôležité parametre tohto typu frekvenčného meniča. Pod tabuľkou nájdete tiež kompletný návod a katalóg našich meničov. V prípade ak by ste mali doplňujúce otázky, môžete sa na nás obrátiť. Kontaktné údaje nájdete v hlavičke nášho e-shopu.
Podrobná špecifikácia

Typ modelu meniča X550 Menovitý výst. výkon (kW) Menovitý vstupný prúd (A) Menovitý výstúpný prúd (A) Odporúčaný výkon motora (kW)
X550-4T0300 30 62 60 30
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A)
3 fázové 3×400 V 30 16 80

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
X550-4T0300 2,5 16 Áno 30

Všeobecné technické parametre pre všetky typy X550

Položka X550
Napájacie napätie Menovité napätie,
frekvencia
1 fázové 1x 230 V AC 230V 50/60Hz……….Typ: 2S
3 fázové 3x 400 V AC 400V 50/60Hz……….Typ: 4T
Napäťový rozsah 230V: 170V až 240V
400V: 330V až 440V
Výstup Napäťový rozsah 3 x 230 V: 0 až 230V
3 x 400 V: 0 až 400V
Frekvenčný rozsah 0.10 až 999.9 Hz
Metóda riadenia V/F riadenie, skalárne riadenie
Zobrazenie Prevádzkový stav / Definícia alarmu / interaktívne navádzanie: napr. nastavenie frekvencie, výstupná frekvencia / prúd, napätie DC zbernice, teplota atď.
Ovládacie špecifikácie Výstupný frekvenčný rozsah 0.10 až 999.9 Hz
Rozlíšenie nastavenia frekvencie Digitálny vstup: 0,01 Hz, analógový vstup: 0,1% maximálnej výstupnej frekvencie
Presnosť výstupnej frekvencie 0.01 Hz
V/F riadenie Nastavenie V/F krivky splňujúce rôzne požiadavky praxe
Riadenie krútiaceho momentu Automatické zvýšenie: automaticky zvyšuje krútiaci moment podľa zaťaženia;
Manuálne zvýšenie: umožňuje nastaviť 0,0 až 20,0% zvýšenie krútiaceho momentu.
Multifunkčná vstupná svorkovnica Štyri alebo šesť multifunkčných vstupných svoriek, ktoré vykonávajú funkcie vrátane riadenia rýchlosti pätnástich sekcií, bežiaceho programu, štvorstupňový spínač zrýchlenia / spomalenia, UP/DOWN funkcia a núdzové zastavenie a ďalšie funkcie…
Multifunkčná výstupná svorkovnica 2 multifunkčné výstupné terminály na informácie o behu, nulová rýchlosť, počítadlo, vonkajšie abnormality, prevádzka programu a ďalšie informácie a upozornenia.
Nastavenie času zrýchlenia / spomalenia Čas zrýchlenia / spomalenia možno nastaviť individuálne v rozsahu 0 až 999.9s
Ďalšie funkcie PID riadenie Zabudované PID riadenie
RS 485 Štandardná komunikačná funkcia RS485 (MODBUS)
Nastavenie frekvencie Analógový vstup: 0 -10 V; 0 – 20 mA, voliteľné;
Digitálny vstup: zadáva sa cez otočný volič ovládacieho panela alebo RS 485 alebo cez UP/DOWN.
Viacstupňová rýchlosť Šesť (štyri) multifunkčných vstupných svoriek, môžno zvoliť 15 nastavení rýchlosti.
Automatická regulácia napätia Je možné zvoliť funkciu automatickej regulácie napätia AVR
Počítadlo Zabudované 2 skupiny počítadiel
Výstražné/ochranné funkcie Preťaženie 150% / 60 sek., (konštantný krútiaci moment)
Prepätie Je možné nastaviť ochranu proti prepätiu.
Podpätie Je možné nastaviť ochranu proti nízkemu napätiu.
Iné ochrany Prehriatie; skrat na výstupe; nadprúd; blokovanie parametrov atď.
EMC EMC kompatibilita IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3:2017; C2, ktorý je vhodný do 1. Prostredia
EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Prostredie Teplota okolia -10°C až 40°C (bez námrazy)
Vlhkosť okolia Max. 95% (bez kondenzácie); IEC 60068-2-3
Nadmorská výška Menej než 1000 m.n.m.
Vibrácie Max. 0.5 g; IEC 60068-2-6
Spôsob chladenia Chladenie bez núteného obehu vzduchu cez chladič do 4kW
Nútené chladenie vzduchom u modelov 5,5 kW a vyššie
Stupeň krytia IP 65
Spôsob montáže Na stenu alebo do rozvádzača (podľa vyhotovenia)
Inštalácia v prostredí Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.

Výkonové parametre meničov série X550

Typ modelu meniča X550 Menovitý výst. výkon (kW) Maximálny vstupný prúd (A) Menovity výstupný prúd (A) Odporúčaný výkon motora (kW)
1PH / 3PH AC 230 V ±15% a 1 PH / 1 PH AC 230 V ±15%
X550-2S0007 0,75 7,2 4,5 0,75
X550-2S0015 1,5 10 7 1,5
X550-2S0022 2,2 16 10 2,2
3PH / 3PH AC 400 V ±15%
X550 -4T0007 0,75 3,8 2,5 0,75
X550-4T0015 1,5 5 3,7 1,5
X550-4T0022 2,2 5,8 5 2,2
X550-4T0030 3,0 8,4 6,8 3,0
X550-4T0040 4 10 9 4
X550-4T0055 5,5 15 13 5,5
X550-4T0075 7,5 19 17,5 7,5
X550-4T0110 11 26 25 11
X550-4T0150 15 35 32 15
X550-4T0220 22 46 45 22
X550-4T0300 30 62 60 30
X550-4T0370 37 77 75 37
X550-4T0450 45 95 90 45
X550-4T0550 55 115 110 55
Typ meniča X550 Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A) Odporúčaný vstupný stýkač (A)
X550-2S0007 1 fázové
1×230 V
0,75 2,5 16 20
X550-2S0015 1,5 2,5 20 25
X550-2S0022 2,2 4 25 32
X550-4T0007 3 fázové
3×400 V
0,75 2,5 6 10
X550-4T0015 1,5 2,5 10 16
X550-4T0022 2,2 2,5 16 16
X550-4T0030 3,0 2,5 1 16
X550-4T0040 4 2,5 16 20
X550-4T0055 5,5 2,5 20 25
X550-4T0075 7,5 4 25 32
X550-4T0110 11 4 32 40
X550-4T0150 15 6 40 50
X550-4T0185 18,5 10 50 63
X550-4T0220 22 10 63 80
X550-4T0300 30 16 80 100
X550-4T0370 37 16 80 100
X550-4T0450 45 25 100 125
X550-4T0550 55 35 125 150

Tabuľka vhodných brzdových odporov X550

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
X550-2S0007 Opcia 0,75
X550-2S0015 Opcia 1,5
X550-2S0022 Opcia 2,2
X550-4T0007 Opcia 0,75
X550-4T0015 Opcia 1,5
X550-4T0022 Opcia 2,2
X550-4T0030 Opcia 3,0
X550-4T0040 0,3 130 Opcia 4
X550-4T0055 0,4 90 Opcia 5,5
X550-4T0075 0,5 65 Áno 7,5
X550-4T0110 0,8 43 Áno 11
X550-4T0150 1 32 Áno 15
X550-4T0185 1,3 25 Áno 18,5
X550-4T0220 1,5 22 Áno 22
X550-4T0300 2,5 16 Áno 30
X550-4T0370 3,7 12,6 Áno 37
X550-4T0450 4,5 9,4 Opcia 45
X550-4T0550 Opcia 55
Výkon 30 kW
Nominálny výstupný prúd 60 A
Napájacie napätie 3 x 400 V
Výstupné napätie 0 – 400 V
Výstupná frekvencia 0 – 999 Hz
Preťažiteľnosť v režime ND (Normal Duty) 120% / 60s
Preťažiteľnosť v režime HD (Heavy Duty) X
Riadiaci režim V/F skalárne riadenie
Riadiaci režim SVC vektorové s otvoreným okruhom X
Riadiaci režim CLVC vektorové s uzavretým okruhom X
Vstupy analógové 1
Vstupy digitálne 6
Výstupy analógové X
Výstupy reléové 1
Výstupy s otvoreným kolektorom X
Brzdový tranzistor
EMC filter
+10 V výstup
+24 V výstup
Vstup pre PTC
Safe Torque Off (STO) X
Emergency STOP (EMS)
Integrovaný Ethernet X
Integrovaný MODBUS RTU
PROFIBUS X
PG karta pre enkodér X
PID + detekcia chodu na sucho LL + režim spánku
SLP + detekcia vysokého/nízkeho tlaku HP/LP
PLC inteligentná funkcia
Pripojenie externého panelu (bežne do 30 m)
Stupeň krytia IP 20 X
Stupeň krytia IP 65
Zmena smeru otáčania cez externý vstup
Zmena smeru otáčania z panelu X
