Softštartér KINESOFT 160kW SSZ-160-3

Cenovú ponuku si môžete vyžiadať emailom na predaj@vyboelectric.eu

Softštartér KINESOFT 160kW SSZ-160-3 na sklade za výhodnú cenu. Prvotriedne zariadenie vysokej kvality so spoľahlivou prevádzkou. Rýchle dodanie často už do 24 hodín od zadania objednávky. Softštartéry doručujeme po celej republike priamo z nášho skladu (SR).

Výkon motora 160 kW
Menovitý prúd 320 A
Typ SSZ-160-3

Objednávanie
● Užívateľ by mal pri objednávaní informovať dodávateľa o type, špecifikáciách a zaťažení, aby bolo zabezpečené, že to, čo si objednali, je vhodné pre jeho použitie.
● Výrobok série SSZ je vybavený so zabudovaným bypassovým stýkačom.

Kategória:

Funkcia a vlastnosti softštartéru 160kW

LED softštartér Kinesoft série SSZ AC motora je nový typ pokročilého štartovacieho zariadenia medzinárodnej úrovne. Toto zariadenie navrhnuté a vyrobené na báze mikroprocesorovej a výkonovej elektroniky a moderných teórií riadenia. Toto zariadenie môže po spustení asynchrónneho motora účinne obmedziť štartovací prúd. Je široko používané v oblasti navíjacích strojov, čerpadiel, dopravníkov a kompresorov. Je to ideálny produkt pre nahradenie tradičného štartovacieho zariadenia ako je prepínanie medzi zapojením hviezda / trojuholník, zníženie napätia atď.

Funkcia – soft štartér 160kW

◆ Znižuje štartovací prúd motora; znižuje spotrebu elektrickej energie; znižuje investičné náklady;
◆ Znižuje počiatočné napätie; predlžuje životnosť motora a pripojených zariadení;
◆ Plynulý a stabilný štart a jemné zastavenie. Zabraňuje vodným razom;
◆ Poskytuje niekoľko druhov štartovacieho režimu, nastavenie prúdu a napätia v širokom rozmedzí. Môže byť použitý v mnohých podmienkach zaťaženia;
◆ Dokonalá a spoľahlivá ochrana; účinná ochrana motora a súvisiacich zariadení;
◆ Môže byť použitý v režime, v ktorom sa motor často štartuje a zastavuje.

Vlastnosti

◆ Režim štartu: na základe charakteristík zaťaženia môže byť zvolený vhodný štartovací režim. Takto môže byť dosiahnutý najlepší štartovací efekt.
◆ Technická výkonnosť: využívajú sa výkonnejšie mikroprocesory a softvér, takže riadiaci obvod je zjednodušený. Vyššia rýchlosť môže byť dosiahnutá bez nastavovania parametrov obvodu.
◆ Spoľahlivosť: všetky elektronické súčiastky tohto produktu sú prísne vyberané. Okrem toho je hlavná riadiaca doska testovaná v prostredí s vysokou teplotou vyše sedemdesiatdva hodín. Spoľahlivosť tohto produktu je zaručená.
◆ Štruktúra: je použitá modulárna štruktúra a režim pripájania. Softštartér sa jednoducho používa a integruje do systému.
◆ Viacnásobná ochrana: ak je použitý jediný výrobok, nepridáva sa ochranný obvod motora, pretože tento softštartér má niekoľko ochranných funkcií (nadprúd, preťaženie, fázová porucha, prehriatie atď.). Obvody môžu byť zjednodušené a môžu byť znížené náklady.
◆ Klávesnica: funkcia klávesnice je jednoduchá. Užívateľ môže pomocou tejto klávesnice nastavovať a upravovať parametre (štart, zastavenie, spustenie, ochrana) podľa rôznych podmienok zaťaženia.
◆ Výstup analógového signálu: 4 – 20 mA analógový výstupný signál.
◆ RS485: komunikácia RS485 (komunikačný protokol MODBUS).
◆ Skutočné nastavenie výkonu: Ak je výkon softštartéra vyšší ako výkon aktuálneho zaťaženia, softštartér sa môže prispôsobiť aktuálnemu zaťaženiu úpravou aktuálneho parametra. Takto budú parametre týkajúce sa štartu, chodu a ochrany správne nastavené.

Typ výrobku a kontrola

Každý softštartér série SSZ je testovaný. Len softštartér, ktorý prejde testom funkcií a behu, môže byť dodaný. Po dodaní by mal užívateľ skontrolovať zariadenie podľa nižšie uvedených krokov. Ak zistíte nejaký problém, ihneď informujte dodávateľa.
◆ Skontrolujte typový štítok: Skontrolujte katalógové číslo s výrobkami v objednávke. Uistite sa, že zariadenie, ktoré ste dostali, zodpovedá objednanému produktu.
◆ Skontrolujte, či je výrobok nie je poškodený, napr.: uvoľnené vnútorné časti s, deformovaný alebo stlačený kryt, uvoľnené drôty atď.
◆ Certifikát kvality a užívateľská príručka: každá dodávka softštartéru obsahuje certifikát kvality a návod na obsluhu.

štítok softštartér SSZ

Prostredie a inštalácia

Okolité prostredie je dôležité pre životnosť zariadenia. Preto prosím nainštalujte softštartér podľa podmienok popísaných nižšie.

◆ Prevádzkové podmienky pre štandardné výrobky
Napájanie: z verejnej siete
Trojfázové AC: 400V, 690V (-10%, + 15%), 50Hz.
(poznámka: napájacie napätie by malo zodpovedať napätiu použitého motore, ak užívateľ požaduje iné napätie, je nutné to uviesť v objednávke).
Motor: Asynchrónny motor a klietky (špeciálne požiadavky uveďte v objednávke).
Frekvencia štartu: maximálne dvadsaťkrát za hodinu pre štandardné produkty (v objednávke uveďte ak sa má motor štartovať častejšie).
Chladenie: prirodzené chladenie vzduchom alebo ventilátorom.
IP krytie: IP20.
Okolité prostredie: ak je nadmorská výška nad 1000 m, používateľ by mal vybrať produkt s vyšším výkonom.
Teplota prostredia: -25 ° C až +40 ° C.
Relatívna vlhkosť: ≤95% (20 ° C 士 5 ° C) nekondenzujúca, bez horľavých, výbušných plynov, bez prachu.
Inštalujte v uzavretom priestore s dobrým vetraním.
Vibrácie menšie ako 0,5 g.

◆ Špeciálne podmienky
Ak sú potrebné nekonvenčné výrobky za špeciálnych podmienok, uveďte ich v objednávke.

Inštalácia softštartéru 160kW

◆ Poloha a priestor
Výrobok musí byť umiestnený vertikálne. Mal by mať dostatok priestoru na odvádzanie tepla tak ako je to znázornené na obrázku 3-1. Medzi zadnými dverami produktu a stenou by mala byť určitá vzdialenosť. Preto je údržba jednoduchá.

poloha a priestor - softštartéry

◆ Inštalácia v rozvádzači
Ak je výrobok inštalovaný v rozvádzači, uistite sa, že je v ňom dobré vetranie. Výrobky je možné inštalovať vertikálne alebo horizontálne. Horizontálne usporiadanie ukazuje obrázok 3-2. Vertikálne usporiadanie ukazuje obrázok 3-3. Používateľ môže zvoliť ktorékoľvek z nich.
Poznámka: ak je zvolené vertikálne usporiadanie (najmä v režime chladenia ventilátorom), medzi softštartérmi sa musí namontovať klapka, aby sa zabránilo tomu, že horný softštartér je ovplyvnený teplom generovaným spodným softštartérom.

inštalácia v rozvádzači - softštartéry SSZ

Princíp činnosti

K statoru motora sú pripojené tri páry proti-paralelných tyristorov. Pomocou elektrického spínania tyristorov je možné regulovať napätie motora zmenou uhla spínania tyristorov. Uhol spínania tyristorov je riadený mikroprocesorom. Motor štartuje mäkšie a hladšie. Po dosiahnutí plného napätia na výstupe, softštartér vyšle bypassový signál. Tento signál sa môže použiť na ovládanie preklenovacieho stýkača pre napájanie motora. Pozri obrázok 4-1.

softštartéry SSZ - bypassový stýkač

Podrobný popis parametrov softštartéra 160kW

Rozsah napätia napájania, frekvencia (napájanie zo siete) 3 PH vstup / 3 PH výstup AC 230 – 415 V (+/-10%); 50/60 Hz)
3PH vstup / 3 PH výstup AC 300 – 690 V (+/-10%); 50/60 Hz
Spôsob riadenia Zmenou uhla spínania tyristorov
Vhodný pre riadenie Asynchronných motorov
Povolený počet reštartov Maximálne 20 krát / 1 hod.
Štartovací režim Napäťová rampa / Prúdový limit / Tipovanie / Ťažká záťaž
Indikácia Prevádzkový stav / Alarm / Režim štartu / Menovitý prúd
Digitálne vstupy 5 vstupov
Analógový výstup Výstup 4-20 mA (impedancia ≤ 400Ω)
Relé výstupy 2 programovateľné výstupy
Fyzické rozhranie RS 485
Protokol komunikačného portu MODBUS
Typové označenie SSZ Softštartér má zabudovaný bypasový stýkač
Typové označenie SSN Softštartér nemá zabudovaný bypasový stýkač
Maximálny čas štartu 120 sek.
Preťažiteľnosť pri štarte Max. 600 % In
Chladiaci režim Nútené chladenie vzduchom
EMC kompatibilita Vyhovuje IEC 61000-4-4; IEC 61000-4-12; IEC 61000-4-2; IEC 61000-4-3
Nadmorská výška Pod 1000 m.n.m.
Okolitá teplota -25°C až +40°C (bez námrazy)
Vibrácie Max. 0.5g; IEC 60068-2-6
Stupeň krytia IP00
Okolitá vlhkosť Max. 95% (bez kondenzácie) IEC60068-2-3
Spôsob montáže Na stenu alebo do rozvádzača s chladením
Štandardy EN/IEC 60947-4-2
Straty na riadiacich obvodoch 30 W
Inštalácia v prostredí Vo vnútri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare.
Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.
Značenia CE

Kompletný manuál k softštartéru je dostupný na vyžiadanie

Soft štartér KINESOFT 160kW SSZ-160-3 patrí medzi špičku vo svojej kategórii. Ide o precízne spracované zariadenie, ktoré slúži na ovládanie, resp. reguláciu rýchlosti elektromotora. Všetky potrebné technické údaje nájdete v záložke Bližší popis. V záložke Galéria si zas viete pozrieť fotografie a dizajn toho softštartéra. V prípade potreby sme vám kedykoľvek k dispozícii.

Softštartéry 160kW na sklade

Softštartéry 160kW na sklade. Všetky štandardné typy softštartérov máme na sklade a po vašom objednaní ich vieme obratom odoslať. Doručujeme ich po celom Slovensku, Českej republike ale aj do iných krajín. V rámci Slovenska sa nám darí ich dodávať vo veľmi krátkych časoch, čo naši zákazníci veľmi oceňujú. V mnohých prípadoch sa nám darí softštartéry dodávať už do 24 hodín. Rýchlosť dodania však závisí od viacerých faktorov a preto to nevieme garantovať. Pre overenie reálneho dátumu dodania v aktuálnom čase nás prosím kontaktujte.

Softštartér 160kW – cena, cenník

Softštartér 160kW ponúkame za veľmi výhodnú cenu. Náš cenník pravidelne upravujeme aby boli ceny čo najvýhodnejšie pre koncového zákazníka, teda pre vás. Ceny softštartérov uvádzame online v e-shope pri štandardných menších typoch. Pri väčších a silnejších softštartéroch je potrebné si cenu individuálne vyžiadať. Môžete tak urobiť na našich informačných kanáloch, a teda telefonicky alebo e-mailom. Obratom vám v čo najkratšom čase zašleme cenovú ponuku na mieru pre vás.

Soft štartéry v e-shope

V našom e-shope vám ponúkame širokú ponuku soft štartérov rôznych výkonov. Distribuujeme ale taktiež kvantum iného tovaru, ako sú elektromotory, prevodovky, či frekvenčné meniče. Medzi najpredávanejšie produkty patria trojfázové a jednofázové elektromotory, šnekové a čelné prevodovky a frekvenčné meniče viacerých druhov. Ak teda potrebujete, vieme vám pomôcť s kompletným systémom pohonu, stačí nás kontaktovať a poskytneme vám bližšie informácie.

Predaj softštartérov

Predaj softštartérov má u nás dlhoročnú históriu. Naša ponuka je prepracovaná tak, aby obsahovala len tie najkvalitnejšie a najpoužívanejšie typy. Vyberie si tak u nás skutočne každý. Medzi výhody nákupu v našom e-shope patrí napríklad:
– veľmi rýchle dodanie po celej SR
– všetky štandardné typy softštartérov na sklade
– bezplatné poradenstvo s výberom vhodného zariadenia
– takmer polovicu prepravy vám preplatíme my
– široká ponuka nielen softštartérov (ale aj elektromotorov, prevodoviek či frekvenčných meničov)
– fotogaléria pri každom produkte
– obšírny popis pri každom produkte (vrátane technických údajov)

Softštartér KINESOFT 160kW SSZ-160-3 – rozmery

rozmerový výkres softštartér

Vonkajšie rozmery (mm) Montážne rozmery (mm) Rozmery pripojovacích svoriek (mm) Hmotnosť (kg)
W1 H1 D W2 H2 D1 D2 d W3 W4 H3 D4 d1
265 500 248 220 475 75 42 φ9 78 35 513 8 φ11 22

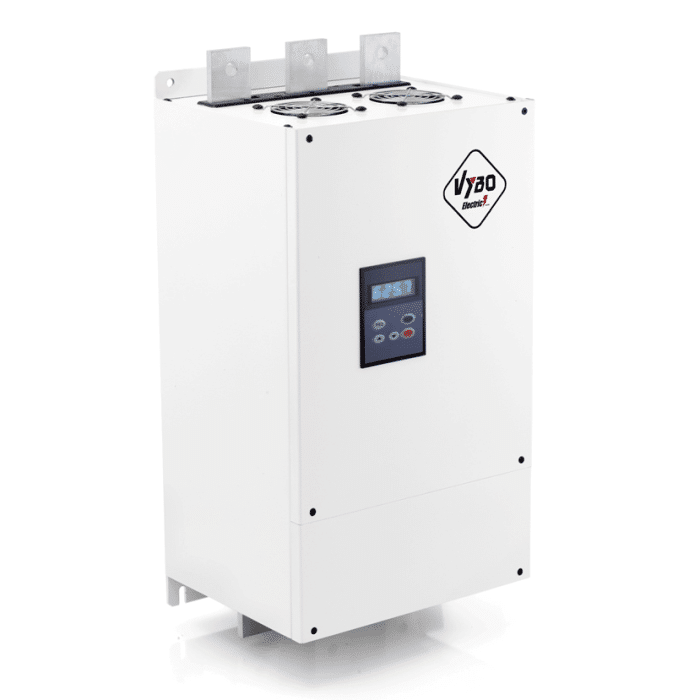

softštartér kinetics 160kw SSZ-160-3

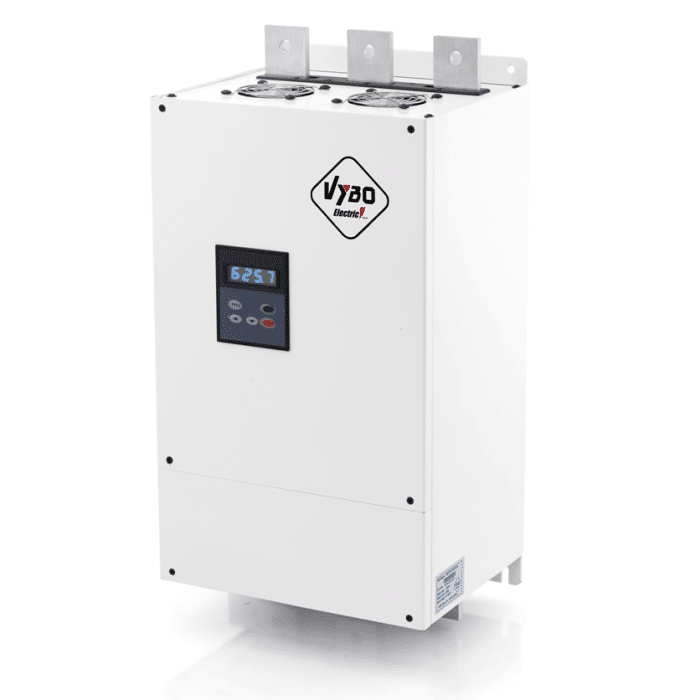

softštartér kinetics 160kw SSZ-160-3 na sklade

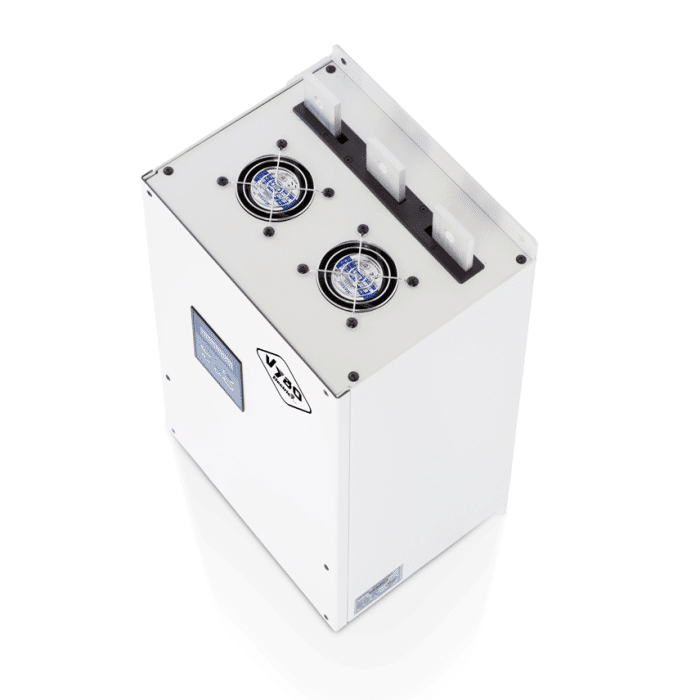

softštartér kinetics 160kw SSZ-160-3 predaj
