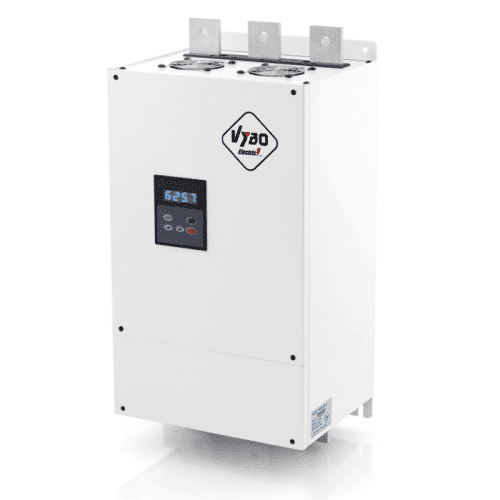

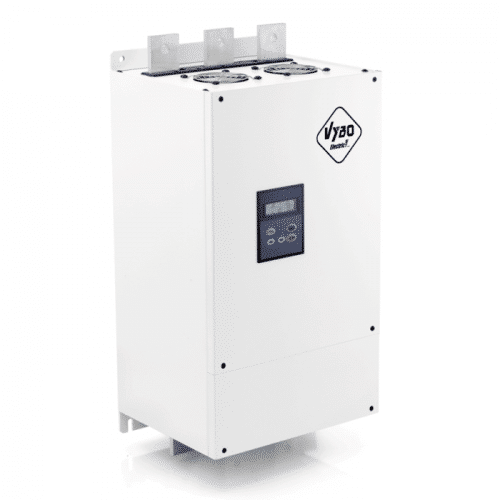

Funkcia a vlastnosti softštartéru 22kW
LED softštartér Kinesoft série SSZ AC motora je nový typ pokročilého štartovacieho zariadenia medzinárodnej úrovne. Toto zariadenie navrhnuté a vyrobené na báze mikroprocesorovej a výkonovej elektroniky a moderných teórií riadenia. Toto zariadenie môže po spustení asynchrónneho motora účinne obmedziť štartovací prúd. Je široko používané v oblasti navíjacích strojov, čerpadiel, dopravníkov a kompresorov. Je to ideálny produkt pre nahradenie tradičného štartovacieho zariadenia ako je prepínanie medzi zapojením hviezda / trojuholník, zníženie napätia atď.
Funkcia – soft štartér 22kW
◆ Znižuje štartovací prúd motora; znižuje spotrebu elektrickej energie; znižuje investičné náklady;
◆ Znižuje počiatočné napätie; predlžuje životnosť motora a pripojených zariadení;
◆ Plynulý a stabilný štart a jemné zastavenie. Zabraňuje vodným razom;
◆ Poskytuje niekoľko druhov štartovacieho režimu, nastavenie prúdu a napätia v širokom rozmedzí. Môže byť použitý v mnohých podmienkach zaťaženia;
◆ Dokonalá a spoľahlivá ochrana; účinná ochrana motora a súvisiacich zariadení;
◆ Môže byť použitý v režime, v ktorom sa motor často štartuje a zastavuje.
Vlastnosti
◆ Režim štartu: na základe charakteristík zaťaženia môže byť zvolený vhodný štartovací režim. Takto môže byť dosiahnutý najlepší štartovací efekt.
◆ Technická výkonnosť: využívajú sa výkonnejšie mikroprocesory a softvér, takže riadiaci obvod je zjednodušený. Vyššia rýchlosť môže byť dosiahnutá bez nastavovania parametrov obvodu.
◆ Spoľahlivosť: všetky elektronické súčiastky tohto produktu sú prísne vyberané. Okrem toho je hlavná riadiaca doska testovaná v prostredí s vysokou teplotou vyše sedemdesiatdva hodín. Spoľahlivosť tohto produktu je zaručená.
◆ Štruktúra: je použitá modulárna štruktúra a režim pripájania. Softštartér sa jednoducho používa a integruje do systému.
◆ Viacnásobná ochrana: ak je použitý jediný výrobok, nepridáva sa ochranný obvod motora, pretože tento softštartér má niekoľko ochranných funkcií (nadprúd, preťaženie, fázová porucha, prehriatie atď.). Obvody môžu byť zjednodušené a môžu byť znížené náklady.
◆ Klávesnica: funkcia klávesnice je jednoduchá. Užívateľ môže pomocou tejto klávesnice nastavovať a upravovať parametre (štart, zastavenie, spustenie, ochrana) podľa rôznych podmienok zaťaženia.
◆ Výstup analógového signálu: 4 – 20 mA analógový výstupný signál.
◆ RS485: komunikácia RS485 (komunikačný protokol MODBUS).
◆ Skutočné nastavenie výkonu: Ak je výkon softštartéra vyšší ako výkon aktuálneho zaťaženia, softštartér sa môže prispôsobiť aktuálnemu zaťaženiu úpravou aktuálneho parametra. Takto budú parametre týkajúce sa štartu, chodu a ochrany správne nastavené.
Typ výrobku a kontrola
Každý softštartér série SSZ je testovaný. Len softštartér, ktorý prejde testom funkcií a behu, môže byť dodaný. Po dodaní by mal užívateľ skontrolovať zariadenie podľa nižšie uvedených krokov. Ak zistíte nejaký problém, ihneď informujte dodávateľa.
◆ Skontrolujte typový štítok: Skontrolujte katalógové číslo s výrobkami v objednávke. Uistite sa, že zariadenie, ktoré ste dostali, zodpovedá objednanému produktu.
◆ Skontrolujte, či je výrobok nie je poškodený, napr.: uvoľnené vnútorné časti s, deformovaný alebo stlačený kryt, uvoľnené drôty atď.
◆ Certifikát kvality a užívateľská príručka: každá dodávka softštartéru obsahuje certifikát kvality a návod na obsluhu.
Prostredie a inštalácia
Okolité prostredie je dôležité pre životnosť zariadenia. Preto prosím nainštalujte softštartér podľa podmienok popísaných nižšie.
◆ Prevádzkové podmienky pre štandardné výrobky
Napájanie: z verejnej siete, dieselové agregát.
Trojfázové AC: 400V, 690V (-10%, + 15%), 50Hz.
(poznámka: napájacie napätie by malo zodpovedať napätiu použitého motore, ak užívateľ požaduje iné napätie, je nutné to uviesť v objednávke).
Motor: Asynchrónny motor a klietky (špeciálne požiadavky uveďte v objednávke).
Frekvencia štartu: maximálne dvadsaťkrát za hodinu pre štandardné produkty (v objednávke uveďte ak sa má motor štartovať častejšie).
Chladenie: prirodzené chladenie vzduchom alebo ventilátorom.
IP krytie: IP20.
Okolité prostredie: ak je nadmorská výška nad 1000 m, používateľ by mal vybrať produkt s vyšším výkonom.
Teplota prostredia: -25 ° C až +40 ° C.
Relatívna vlhkosť: ≤95% (20 ° C 士 5 ° C) nekondenzujúca, bez horľavých, výbušných plynov, bez prachu.
Inštalujte v uzavretom priestore s dobrým vetraním.
Vibrácie menšie ako 0,5 g.
◆ Špeciálne podmienky
Ak sú potrebné nekonvenčné výrobky za špeciálnych podmienok, uveďte ich v objednávke.
Inštalácia softštartéru 22kW
◆ Poloha a priestor
Výrobok musí byť umiestnený vertikálne. Mal by mať dostatok priestoru na odvádzanie tepla tak ako je to znázornené na obrázku 3-1. Medzi zadnými dverami produktu a stenou by mala byť určitá vzdialenosť. Preto je údržba jednoduchá.
◆ Inštalácia v rozvádzači
Ak je výrobok inštalovaný v rozvádzači, uistite sa, že je v ňom dobré vetranie. Výrobky je možné inštalovať vertikálne alebo horizontálne. Horizontálne usporiadanie ukazuje obrázok 3-2. Vertikálne usporiadanie ukazuje obrázok 3-3. Používateľ môže zvoliť ktorékoľvek z nich.
Poznámka: ak je zvolené vertikálne usporiadanie (najmä v režime chladenia ventilátorom), medzi softštartérmi sa musí namontovať klapka, aby sa zabránilo tomu, že horný softštartér je ovplyvnený teplom generovaným spodným softštartérom.
Princíp činnosti
K statoru motora sú pripojené tri páry proti-paralelných tyristorov. Pomocou elektrického spínania tyristorov je možné regulovať napätie motora zmenou uhla spínania tyristorov. Uhol spínania tyristorov je riadený mikroprocesorom. Motor štartuje mäkšie a hladšie. Po dosiahnutí plného napätia na výstupe, softštartér vyšle bypassový signál. Tento signál sa môže použiť na ovládanie preklenovacieho stýkača pre napájanie motora. Pozri obrázok 4-1.
Podrobný popis parametrov softštartéra 22kW
Rozsah napätia napájania, frekvencia (napájanie zo siete) | 3 PH vstup / 3 PH výstup AC 230 – 415 V (+/-10%); 50/60 Hz) 3PH vstup / 3 PH výstup AC 300 – 690 V (+/-10%); 50/60 Hz |
Spôsob riadenia | Zmenou uhla spínania tyristorov |
Vhodný pre riadenie | Asynchronných motorov |
Povolený počet reštartov | Maximálne 20 krát / 1 hod. |
Štartovací režim | Napäťová rampa / Prúdový limit / Tipovanie / Ťažká záťaž |
Indikácia | Prevádzkový stav / Alarm / Režim štartu / Menovitý prúd |
Digitálne vstupy | 5 vstupov |
Analógový výstup | Výstup 4-20 mA (impedancia ≤ 400Ω) |
Relé výstupy | 2 programovateľné výstupy |
Fyzické rozhranie | RS 485 |
Protokol komunikačného portu | MODBUS |
Typové označenie SSZ | Softštartér má zabudovaný bypasový stýkač |
Typové označenie SSN | Softštartér nemá zabudovaný bypasový stýkač |
Maximálny čas štartu | 120 sek. |
Preťažiteľnosť pri štarte | Max. 600 % In |
Chladiaci režim | Nútené chladenie vzduchom |
EMC kompatibilita | Vyhovuje IEC 61000-4-4; IEC 61000-4-12; IEC 61000-4-2; IEC 61000-4-3 |
Nadmorská výška | Pod 1000 m.n.m. |
Okolitá teplota | -25°C až +40°C (bez námrazy) |
Vibrácie | Max. 0.5g; IEC 60068-2-6 |
Stupeň krytia | IP00 |
Okolitá vlhkosť | Max. 95% (bez kondenzácie) IEC60068-2-3 |
Spôsob montáže | Na stenu alebo do rozvádzača s chladením |
Štandardy | EN/IEC 60947-4-2 |
Straty na riadiacich obvodoch | 30 W |
Inštalácia v prostredí | Vo vnútri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3. |
Značenia | CE |
Kompletný manuál k softštartéru je dostupný na vyžiadanie
