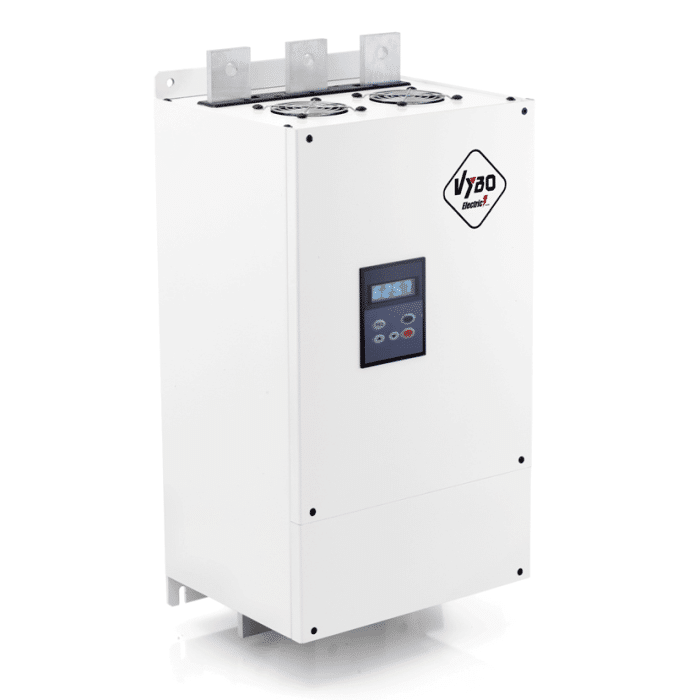

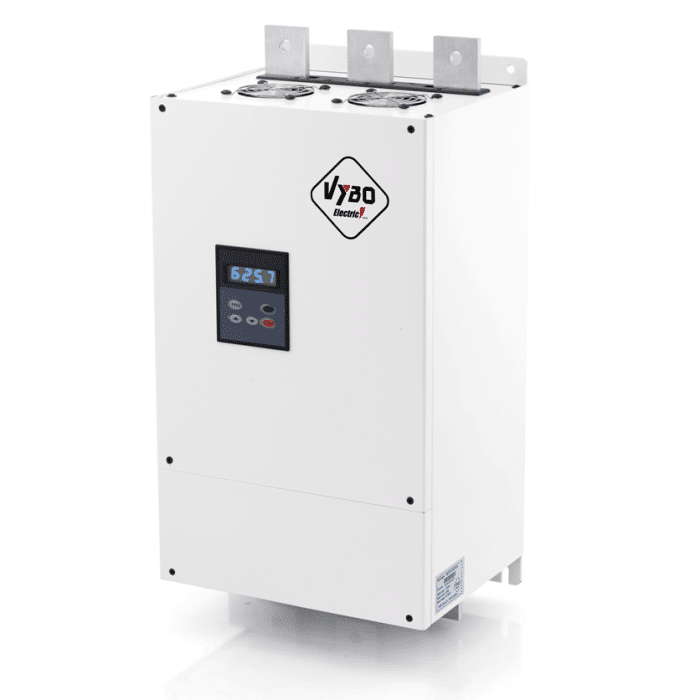

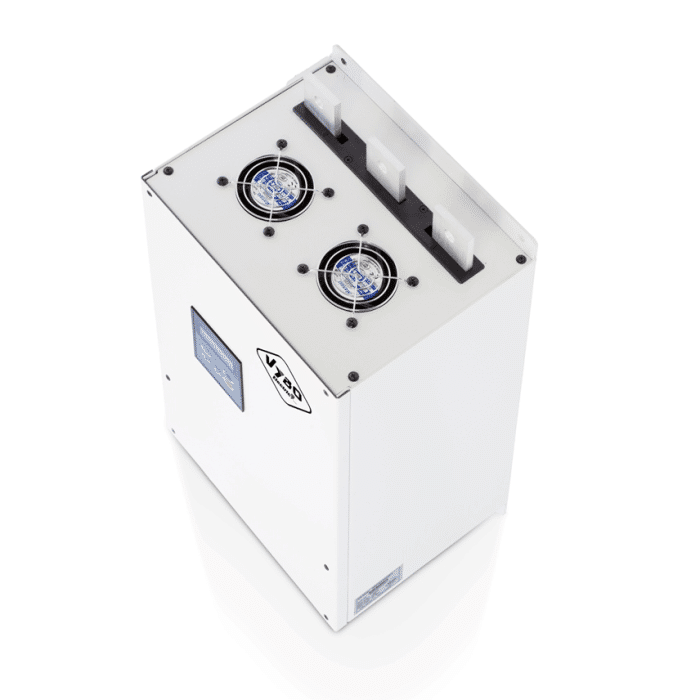

Funkcia a vlastnosti softštartéru 37kW
LED softštartér Kinetics série SSZ a SS AC motora je nový typ pokročilého štartovacieho zariadenia medzinárodnej úrovne. Toto zariadenie navrhnuté a vyrobené na báze mikroprocesorovej a výkonovej elektroniky a moderných teórií riadenia. Toto zariadenie môže po spustení asynchrónneho motora účinne obmedziť štartovací prúd. Je široko používané v oblasti navíjacích strojov, čerpadiel, dopravníkov a kompresorov. Je to ideálny produkt pre nahradenie tradičného štartovacieho zariadenia ako je prepínanie medzi zapojením hviezda / trojuholník, zníženie napätia atď.
Funkcia – soft štartér 37kW
◆ Znižuje štartovací prúd motora; znižuje spotrebu elektrickej energie; znižuje investičné náklady;
◆ Znižuje počiatočné napätie; predlžuje životnosť motora a pripojených zariadení;
◆ Plynulý a stabilný štart a jemné zastavenie. Zabraňuje vodným razom;
◆ Poskytuje niekoľko druhov štartovacieho režimu, nastavenie prúdu a napätia v širokom rozmedzí. Môže byť použitý v mnohých podmienkach zaťaženia;
◆ Dokonalá a spoľahlivá ochrana; účinná ochrana motora a súvisiacich zariadení;
◆ Môže byť použitý v režime, v ktorom sa motor často štartuje a zastavuje.
Vlastnosti
◆ Režim štartu: na základe charakteristík zaťaženia môže byť zvolený vhodný štartovací režim. Takto môže byť dosiahnutý najlepší štartovací efekt.
◆ Technická výkonnosť: využívajú sa výkonnejšie mikroprocesory a softvér, takže riadiaci obvod je zjednodušený. Vyššia rýchlosť môže byť dosiahnutá bez nastavovania parametrov obvodu.
◆ Spoľahlivosť: všetky elektronické súčiastky tohto produktu sú prísne vyberané. Okrem toho je hlavná riadiaca doska testovaná v prostredí s vysokou teplotou vyše sedemdesiatdva hodín. Spoľahlivosť tohto produktu je zaručená.
◆ Štruktúra: je použitá modulárna štruktúra a režim pripájania. Softštartér sa jednoducho používa a integruje do systému.
◆ Viacnásobná ochrana: ak je použitý jediný výrobok, nepridáva sa ochranný obvod motora, pretože tento softštartér má niekoľko ochranných funkcií (nadprúd, preťaženie, fázová porucha, prehriatie atď.). Obvody môžu byť zjednodušené a môžu byť znížené náklady.
◆ Klávesnica: funkcia klávesnice je jednoduchá. Užívateľ môže pomocou tejto klávesnice nastavovať a upravovať parametre (štart, zastavenie, spustenie, ochrana) podľa rôznych podmienok zaťaženia.
◆ Výstup analógového signálu: 4 – 20 mA analógový výstupný signál.
◆ RS485: komunikácia RS485 (komunikačný protokol MODBUS).
◆ Skutočné nastavenie výkonu: Ak je výkon softštartéra vyšší ako výkon aktuálneho zaťaženia, softštartér sa môže prispôsobiť aktuálnemu zaťaženiu úpravou aktuálneho parametra. Takto budú parametre týkajúce sa štartu, chodu a ochrany správne nastavené.
Typ výrobku a kontrola
Každý softštartér série SS je testovaný. Len softštartér, ktorý prejde testom funkcií a behu, môže byť dodaný. Po dodaní by mal užívateľ skontrolovať zariadenie podľa nižšie uvedených krokov. Ak zistíte nejaký problém, ihneď informujte dodávateľa.
◆ Skontrolujte typový štítok: Skontrolujte katalógové číslo s výrobkami v objednávke. Uistite sa, že zariadenie, ktoré ste dostali, zodpovedá objednanému produktu.
◆ Skontrolujte, či je výrobok nie je poškodený, napr.: uvoľnené vnútorné časti s, deformovaný alebo stlačený kryt, uvoľnené drôty atď.
◆ Certifikát kvality a užívateľská príručka: každá dodávka softštartéru obsahuje certifikát kvality a návod na obsluhu.
Prostredie a inštalácia
Okolité prostredie je dôležité pre životnosť zariadenia. Preto prosím nainštalujte softštartér podľa podmienok popísaných nižšie.
◆ Prevádzkové podmienky pre štandardné výrobky
Napájanie: z verejnej siete, dieselové agregát.
Trojfázové AC: 400V, 690V alebo 1140V (-10%, + 15%), 50Hz.
(poznámka: napájacie napätie by malo zodpovedať napätiu použitého motore, ak užívateľ požaduje iné napätie, je nutné to uviesť v objednávke).
Motor: Asynchrónny motor a klietky (špeciálne požiadavky uveďte v objednávke).
Frekvencia štartu: maximálne dvadsaťkrát za hodinu pre štandardné produkty (v objednávke uveďte ak sa má motor štartovať častejšie).
Chladenie: prirodzené chladenie vzduchom alebo ventilátorom.
IP krytie: IP20.
Okolité prostredie: ak je nadmorská výška nad 1000 m, používateľ by mal vybrať produkt s vyšším výkonom.
Teplota prostredia: -25 ° C až +40 ° C.
Relatívna vlhkosť: ≤95% (20 ° C 士 5 ° C) nekondenzujúca, bez horľavých, výbušných plynov, bez prachu.
Inštalujte v uzavretom priestore s dobrým vetraním.
Vibrácie menšie ako 0,5 g.
Konštrukcia: pre séru SSZ by mal užívateľ inštalovať preklenovací (bypass) stýkač.
Pre produkty série SS je inštalovaný vnútorný preklenovací stýkač.
◆ Špeciálne podmienky
Ak sú potrebné nekonvenčné výrobky za špeciálnych podmienok, uveďte ich v objednávke.
Inštalácia softštartéru 37kW
◆ Poloha a priestor
Výrobok musí byť umiestnený vertikálne. Mal by mať dostatok priestoru na odvádzanie tepla tak ako je to znázornené na obrázku 3-1. Medzi zadnými dverami produktu a stenou by mala byť určitá vzdialenosť. Preto je údržba jednoduchá.
◆ Inštalácia v rozvádzači
Ak je výrobok inštalovaný v rozvádzači, uistite sa, že je v ňom dobré vetranie. Výrobky je možné inštalovať vertikálne alebo horizontálne. Horizontálne usporiadanie ukazuje obrázok 3-2. Vertikálne usporiadanie ukazuje obrázok 3-3. Používateľ môže zvoliť ktorékoľvek z nich.
Poznámka: ak je zvolené vertikálne usporiadanie (najmä v režime chladenia ventilátorom), medzi softštartérmi sa musí namontovať klapka, aby sa zabránilo tomu, že horný softštartér je ovplyvnený teplom generovaným spodným softštartérom.
Princíp činnosti
K statoru motora sú pripojené tri páry proti-paralelných tyristorov. Pomocou elektrického spínania tyristorov je možné regulovať napätie motora zmenou uhla spínania tyristorov. Uhol spínania tyristorov je riadený mikroprocesorom. Motor štartuje mäkšie a hladšie. Po dosiahnutí plného napätia na výstupe, softštartér vyšle bypassový signál. Tento signál sa môže použiť na ovládanie preklenovacieho stýkača pre napájanie motora. Pozri obrázok 4-1.
Podrobný popis parametrov softštartéra 37kW
| Štartovací režim | Existuje tri režimy spustenia. Užívateľ môže nastaviť tento parameter klávesnicou. |
| Počiatočné napätie | Tento parameter platí pre režim napäťovej rampy. Tento parameter indikuje počiatočné výstupné napätie v momente štartu a tiež indikuje počiatočné napätie motora. Čím väčší je tento parameter, tým väčší je krútiaci moment. Predvolená hodnota je 30%. Pri zaťažení ventilátorom čerpadla by tento parameter nemal byť väčší. Pre väčšie počiatočné statické zaťaženie tento parameter môže byť zvýšený. Parameter je možné nastaviť medzi 20-50%. Ak je vybratý režim Obmedzenia prúdu, tento parameter je neplatný. |
| Jogg napätie | V tomto režime je rozsah parametrov 5-75%. V režime Jog zostáva výstupné napätie nezmenené (je to nastavený parameter). Ak je tento parameter príliš nízky, motor sa nemôže otáčať. To je bežné. Užívateľ môže nastaviť tento parameter klávesnicou. |
| Čas rampy | Tento parameter udáva maximálny čas medzi začiatkom a koncom štartu. Predvolená hodnota je 30 sekúnd. Ak po dosiahnutí tohto času nie je počiatočný prúd menší ako 125% menovitého prúdu, softštartér prejde automaticky do stavu ochrany po 3 sekundách. Tento parameter je nastavený podľa typu zaťaženia. Pri veľkom zaťažení môže byť táto hodnota zvýšená. Pre ľahké zaťaženie môže byť čas spustenia kratší než nastavený čas. Tento parameter je neplatný v režime obmedzenia prúdu. |
| Obmedzenie prúdu pri štarte | V režime obmedzenia prúdu tento parameter indikuje maximálny prúd počas štartu. Rozsah tohto parametra je 20% ~ 400% Ie. Predvolená hodnota je 300%, to znamená, že štartovací prúd je trojnásobok menovitého prúdu. Pre typ záťaže čerpadlom alebo ventilátorom je to v poriadku. Pri inom type zaťaženia môže používateľ parameter upraviť podľa charakteru zaťaženia. Je lepšie nastaviť hodnotu medzi 250% a 350%. Tento parameter je neplatný v režime napäťovej rampy. |
| Doba obmedzenia prúdu | Rozsah doba obmedzenia prúdu je 1 ~ 120 sekúnd. Predvolená hodnota je 30 sekúnd. V režime obmedzenia prúdu, ak je skutočný štartovací čas dlhší než táto hodnota a počiatočný prúd nie je menší ako 125% menovitého prúdu motora, systém prejde do stavu ochrany. |
| Start/stop Prúdová ochrana | Rozsah tohto parametra je 400 ~ 600% Ie. Tento parameter je nastavený kvôli ochrannej funkcii pred veľkým prúdom pri štarte. Predvolená hodnota je 400%. Tento parameter by sa mal zvýšiť, ak je záťaž väčšia. |
| Faktor prúdovej nevyváženosti | Tento parameter slúži na funkciu ochrany, ktorá je zameraná na rozdiel prúdu vo fázach, ktorý je väčší pri behu. Predvolená hodnota je 30%. Čím je tento parameter menší, tým väčšia je citlivosť. Tento parameter by nemal byť príliš malý, aby sa predišlo tomu, že ochrana bude príliš citlivá v bežnej prevádzky zariadenia. Poznámka: Táto funkcia ochrany je aktívna len vtedy, keď je priemerný prúd väčší ako 20% menovitého prúdu. Výpočet faktora prúdovej nevyváženosti: faktor prúdovej nevyváženosti △I％ = （Imax-Imin）/ [( Ia + Ib + Ic )/ 3] |
| Režim riadenia | Pri zmene tohto parametra môže užívateľ ľahko zvoliť klávesnicu, svorkovnicu a počítač. Predvolená hodnota je 1. Je to ovládanie z klávesnice. Ak je nastavená hodnota 2, znamená to ovládanie cez svorkovnicu. Ak je nastavená hodnota 3, znamená to, ovládanie je cez svorkovnicu a z klávesnice. Ak je nastavené 4, ovládanie je z PC. Ak je nastavené 5, ovládanie je z klávesnice a cez PC, ak je nastavené 6, ovládanie je cez svorkovnicu a cez PC. Ak je nastavené 7, ovládanie je z klávesnice a cez svorkovnicu a PC. Poznámka: Ak je nastavená hodnota 3, 6 alebo 7, klávesnica a PC sú zakázané. ak sa používa dvojvodičové vedenie, užívateľ môže nastaviť tento parameter klávesnicou. |
| Voľba spustenia SCR | Po zopnutí bypasového stýkača ďalšia činnosť sa riadi režimom nastavenia SCR. 1 – bypassovy stýkač je zopnutý, spúšťač SCR je blokovaný. Na displeji sa zobrazuje prúd počas behu a zapnuté sú všetky ochranné funkcie. 2 – bypassovy stýkač je zopnutý, spúšťač SCR nie je blokovaný. Na displeji sa zobrazuje prúd počas behu a zapnuté sú všetky ochranné funkcie. 3 – bypassovy stýkač je zopnutý, spúšťač SCR je zopnutý. Na displeji sa nezobrazuje prúd počas behu a zapnuté sú všetky ochranné funkcie. Predvolená hodnota je 2. |
| Úroveň preťaženia pri štarte | Existuje 8 úrovní. Doba ochrany každej úrovne je iná. Predvolená hodnota je 4 (zodpovedá norme IEC60947-4-2, trieda 15). Poznámka: Ochrana proti preťaženiu je inverzný čas po zapnutí bypassového stýkača. Nie je zvolená. |
| Prúdova ochrana počas behu | Táto ochranná funkcia sa aktivuje ihneď, ak je okamžitý prúd veľký. Predvolená hodnota je 200%. Znamená to, že hodnota ochrany je dvakrát väčšia ako menovitý prúd. |
| Voľba režimu zastavenia | Existujú dva režimy zastavenia: mäkké zastavenie a voľné zastavenie. Predvolená hodnota je 1-voľná zastavenie. Funkcia 2 – soft stop je riadené zastavenie. |
| Faktor jemného zastavenia | Tento parameter je platný len vtedy, keď nie je zvolený režim „voľné zastavenie“. Stanovuje čas a účinok jemného zastavenia. Ak je tento parameter nastavený správne, dosiahne sa efekt hladkého zastavenia. |
| Preťaženie prúdom počas behu | Tento parameter zisťuje, či je zapnutá ochrana proti nadprúdu. 1: ON 2: OFF |
| Prúdová nevyváženosť | Tento parameter zisťuje, či je aktívna ochrana proti nevyváženosti. 1: ON 2: OFF |
| Voľba programovateľného reléového výstupu | Určuje, ktorý stav môže vystupovať cez programovateľné relé 0: žiadny 1: štart 2: bypass 3: beh 4: jemný stop (riadený dobeh) 5: chyba> |
| Komunikačná adresa | MODBUS komunikačná adresa： 1～256 |
| Prenosová rýchlosť | MODBUS komunikačná prenosová rýchlosť 0: 2400 1: 4800 2: 9600 3: 14400 4: 19200 5: 28800 |
Kompletný manuál k softštartéru je dostupný na vyžiadanie
