Frekvenčný menič 2,2kW, A550 Plus-4T0022

Original price was: 230,00 €.Current price is: 162,00 €. bez DPH

Medzisúčet:

Spolu za doplnky:

Spolu s doplnkami:

Model A550 Plus-4T0022
Menovitý výkon 2,2 kW
Menovitý výstupný prúd 5 A
Vstupné napätie 50/60Hz 3 fázy 400 V
Prierez nap. kábla 2,5 mm²
EMC filter Áno (C2)
Brzdová jednotka Nie
Frekvenčný menič 2,2kW, A550 Plus-4T0022 na sklade s rýchlym dodaním po celom Slovensku. (často sa nám darí ich doručovať už do 24 hodín od prijatia objednávky na sklade) Všetky technické údaje nájdete v tabuľke a popise nižšie. Ak by ste mali doplňujúce otázky, môžete nás kedykoľvek kontaktovať. Telefónne číslo a email nájdete vo vrchnej časti nášho eshopu.

Frekvenčné meniče 2,2kW, A550 Plus – 4T0022

Meniče frekvencie A550 Plus sú univerzálne integrované prístroje ekonomickej triedy, ktoré sú výnimočné svojou jednoduchosťou a prehľadnosťou ovládacích prvkov. Menič 2,2kW je vyrobený na základe dlhoročných skúseností užívateľov a ich podnetov, ktoré sa s modelom A550 Plus spájajú. Vďaka tejto prepracovanosti plne vyhovuje požiadavkám všetkých klientov, ktorí o neho majú záujem. Frekvenčný menič je ihneď pripravený na použitie, pretože je plne naprogramovaný a už po zapojení do elektrickej siete ho môžete ovládať a nastavovať. Manipulácia a ovládanie je možné nielen z panela, ale aj externým spôsobom. Na to, aby sa menič rozbehol stačí použiť tlačidlo ŠTART. Ak chcete, aby sa elektromotor automaticky zrýchlil alebo spomalil, treba vstavaný gombík otáčať okolo jeho osi. Fekvenčný menič A550 Plus je nielen funkčný, ale aj ľahko ovládateľný.

Využitie frekvenčného meniča 2,2kW v priemysle

Frekvenčný menič A550 Plus-4T0022 s výkonom 2,2kW má skutočne široký rozsah využitia. Vďaka svojim funkciám, kompaktnému dizajnu a spoľahlivej prevádzke sa hodí do mnohých aplikácií. Pre lepšiu predstavu nižšie uvádzame rôzne druhy priemyselných oblastí, resp. strojov, pri ktorých sa zvykne používať.

  • čerpadlá
  • vzduchotechnika
  • textil
  • potraviny
  • elektrické prevodovky
  • keramika
  • brúsky
  • odstredivé stroje
  • frézy
  • stroje na potápanie
  • rezacie stroje

Technický popis meniča 2,2kW (séria A550 Plus)

V niekoľkých základných bodoch nižšie uvádzame základný technický popis meniča 2,2kW série A550 Plus. Ako môžete vidieť ide skutočne o pokročilý prístroj, ktorý má aj napriek svojej ekonomickej triede mnoho funkcií. Samozrejmosťou sú tiež bezpečnostné funkcie. Frekvenčné meniče z nášho e-shopu sú zárukou spokojnosti. Používajú ich tisícky spokojných zákazníkov a každým dňom pribúdajú ďalší.

  • Napájanie meniča frekvencie trojfázovým napätím 3 x 400 V AC
  • Rozsah výstupnej frekvencie 0 až 999 Hz
  • Funkcia zosilnenia točivého momentu elektromotora až o 30%
  • A550 Plus je vhodný pre riadenie asynchrónnych a synchrónnych motorov
  • Zabudovaná brzdová jednotka u typov A550 Plus-4T0040 až A550 Plus-4T0450
  • Fyzické rozhranie RS 485 MODBUS sériovo zabudované
  • Komunikačné rozhranie MODBUS RTU
  • Bezpečnostná funkcia EMS okamžité zastavenie
  • Funkcia pre pripojenie PTC ochrany alebo termokontaktu elektromotora
  • Zabudovaný port pre externé umiestnenie ovládacieho panelu pomocou kábla
  • Zabudovaný PID, PLC, AVR, 2 časovače, atď.
  • Integrované sú 4 digitálne vstupy, 1 analógový vstup 0-10 V a 4-20 mA, 1 multifunkčný reléový výstup, atď.
  • Štandardy IEC 61800-5-1, IEC 61800-3 (prostredie 1 a 2, kategória C2)



Nákup na Elektromotory-prevodovky.sk – rýchle dodanie a nízka cena

Nákupom v našom e-shope si môžete byť istý. Neustále sa snažíme zlepšovať a skracovať naše skladové procesy aby sme našim zákazníkom zabezpečili čo najrýchlejšie dodanie tovaru. Rovnako pravidelne kontrolujeme ceny našich produktov a vždy ak je to možné, snažíme sa ich optimalizovať tak, aby boli pre zákazníkov čo najvýhodnejšie. Naše produkty sú odskúšané dobou a množstvom spokojných zákazníkov. Nákup u nás je istota a spokojnosť. Vyskúšajte naše produkty a dáte nám za pravdu.

Na stiahnutie

Rozmerový výkres

PDF

4T0022

A550 Plus

Prezentačný katalóg

PDF

4T0022

A550 Plus

Manuál A550 Plus

PDF

4T0022

A550 Plus

ISO certifikáty

iso vybo electric
vybo electric elektromotory

Sme jednotka na trhu frekvenčných meničov
24/7 pohotovostný servis
Fabrika a sklad v EÚ (Slovenská republika)
Vlastné vývojové stredisko a možnosť prispôsobenia na mieru
Frekvenčné meniče priamo zo skladu
Voliteľné príslušenstvo
Extra rýchle doručenie

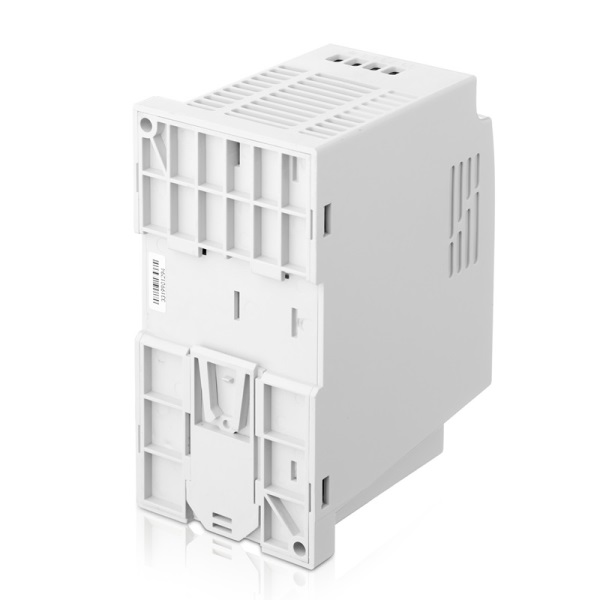

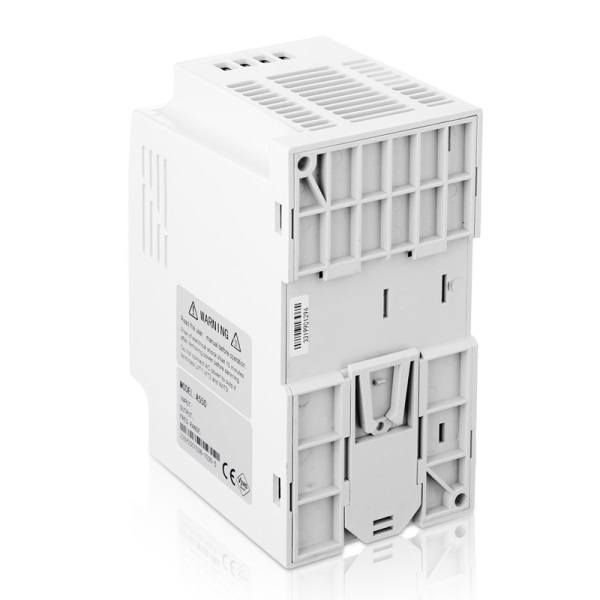

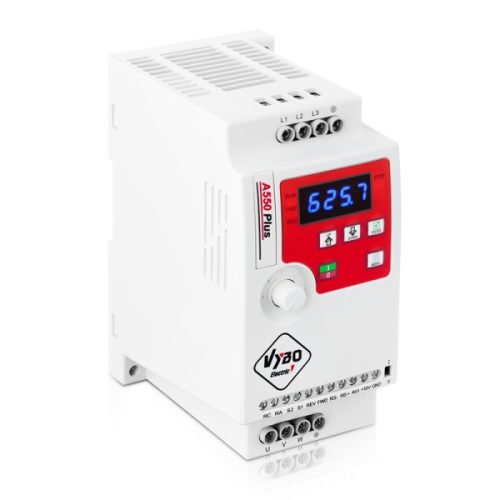

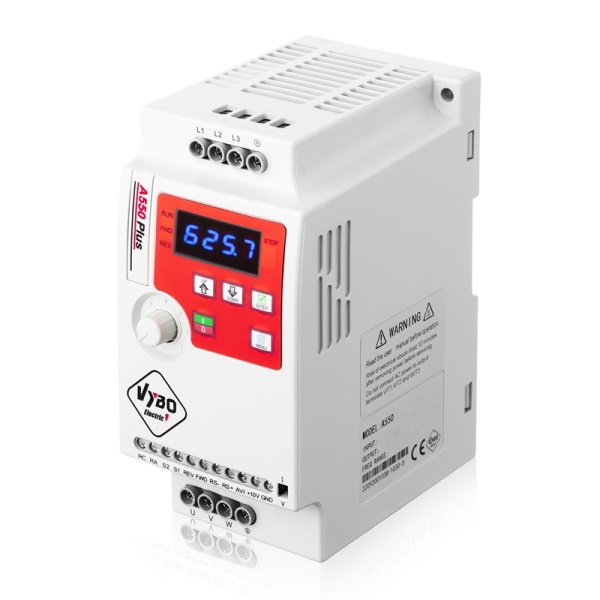

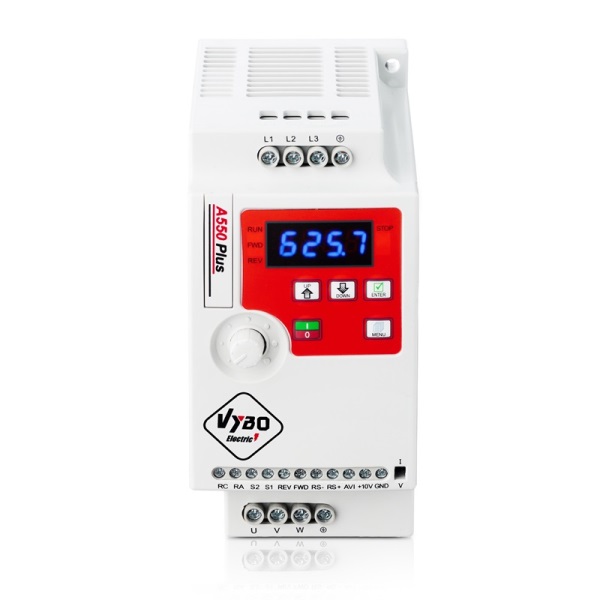

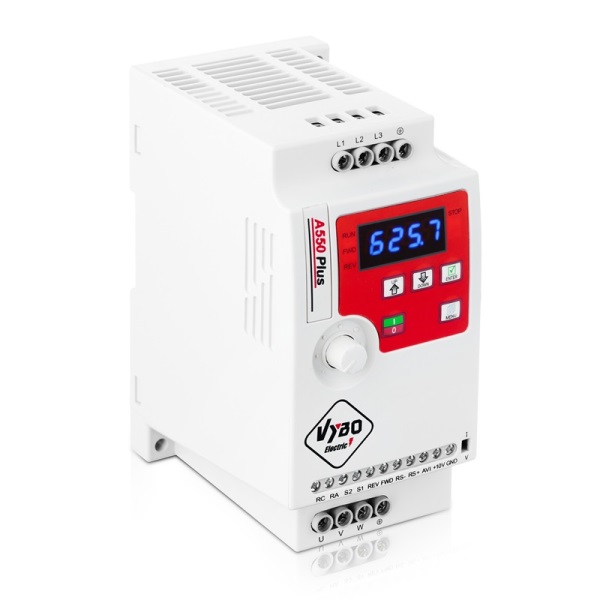

frekvenčný meni 2,2kW série A550 Plus, 400V, model 4T0022

frekvenčný meni 2,2kW série A550 Plus, 400V, model 4T0022

frekvenčný meni 2,2kW série A550 Plus, 400V, model 4T0022

frekvenčný meni 2,2kW série A550 Plus, 400V, model 4T0022

frekvenčný meni 2,2kW série A550 Plus, 400V, model 4T0022

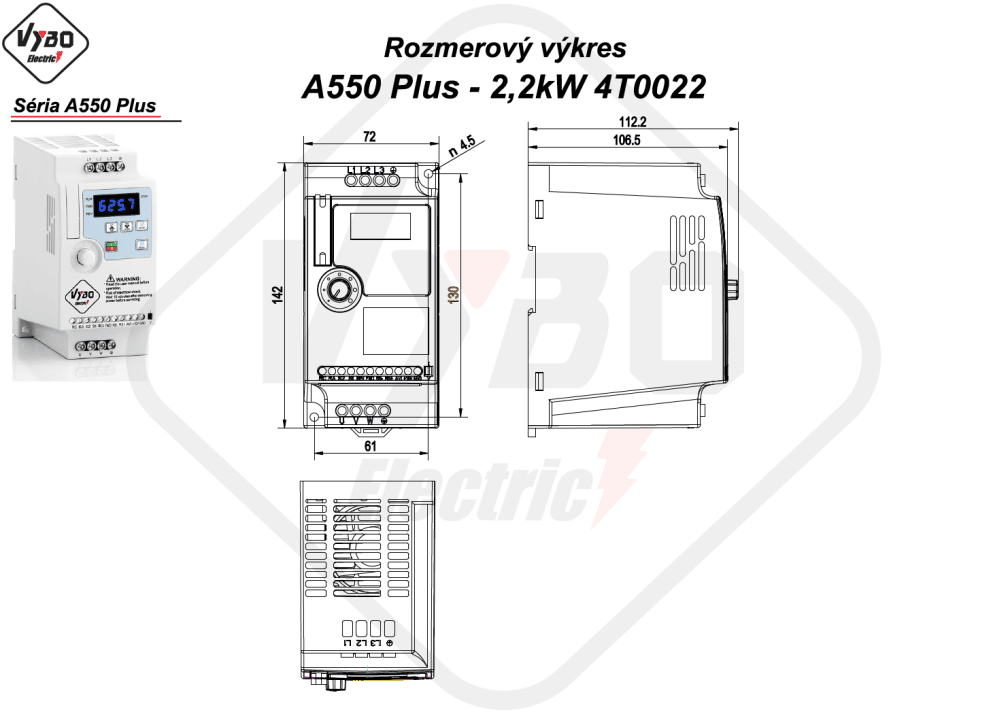

rozmerový výkres frekvenčný menič A550 Plus 4T0022

V týchto tabuľkách nájdete všetky dôležité technické údaje daného meniča. Ak by ste potrebovali dodatočné informácie alebo poradenstvo, môžete nás pokojne kontaktovať. Našim zákazníkom ponúkame bezplatné poradenstvo s výberom vhodného typu meniča. Naši skúsení predajcovia vám ochotne pomôžu a zodpovedajú vám vaše otázky. Dole pod tabuľkou nájdete tiež návod na použitie či kompletný katalóg meničov tejto série. Tieto aj iné sú tiež dostupné na vyžiadanie.

Podrobná špecifikácia

Typ modelu meniča A550 Plus Menovitý výst. výkon (kW) Menovitý vstupný prúd (A) Menovitý výstúpný prúd (A) Odporúčaný výkon motora (kW)
A550 Plus-4T0022 2,2 5,8 5 2,2
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A)
3 fázové 3×400 V 2,2 2,5 10

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
A550 Plus-4T0022 2,2

Všeobecné technické parametre pre všetky typy A550 Plus

Menovité napätie, frekvencia 1PH vstup / 3PH výstup AC 230 V 50/60Hz…typ: 2S…
1PH vstup / 1PH výstup AC 230 V 50/60Hz,..typ: S2S…S
3PH vstup / 3PH výstup AC 400 V 50/60Hz ..typ: 4T
Rozsah napätia vstup 230V: 170 V – 240 V; 400 V:330 V – 440 V
Rozsah napätia výstup 230V: 0 – 230 V; 400 V:0 – 400 V
Spôsob riadenia 3 fázová sínusová pulzovo-šírková modulácia PWM
Indikácia Prevádzkový stav / Definovanie alarmu / interaktívne nastavená frekvencia, skutočná výstupná frekvencia, výstupný prúd, výstupné otáčky, napätie DC zbernice, výstupné napätie, atď.
Rozsah výstupnej frekvencie 0.10 – 999.9 Hz
Rozlíšenie nastavenej frekvencie Číslicový vstup: 0,01 Hz,
Analógový vstup: 0,1% max. výstupnej frekvencie
Preťažiteľnosť 150% po dobu 60 sekúnd
Nastavenie frekvencie Analógovo: môže byť zvolený 0 až 10 V, 4 až 20 mA;
Číslicovo: zadanie pomocou ovládacieho kolieska na ovládacom paneli alebo RS485 alebo tlačidlom HORE/DOLE. Možnosť kombinácie vstupov frekvencie X+Y;X-Y; Prepínanie medzi X a Y…Pozn.: AVI svorky je možné použiť na výber analógového napäťového vstupu (0-10 V) alebo analógový prúdový vstup (4 – 20 mA) cez spínač J2.
Riadenie zvýšenia krútiaceho momentu Automatické riadenie: automatické zvýšenie krútiaceho momentu pri zaťažení pohonu. Manuálne riadenie: umožňuje nastaviť 0,0 – 30,0% zvýšenie krútiaceho momentu podľa potreby.
Multifunkčná vstupná svorkovnica 4 multifunkčné vstupné svorky, realizujúce funkcie vrátane riadenia rýchlosti pätnástich sekcií, chod programu, štvorstupňový spínač rýchlosti zrýchlenia / spomalenia, UP/DOWN funkcia a núdzové zastavenie a ďalšie funkcie
Multifunkčná výstupná svorkovnica 1 multifunkčná výstupná svorkovnica pre zobrazenie behu, nulovej rýchlosti, počítadla, vonkajšej abnormality, programových operácií a ďalších informácií a upozornení.
Nastavenie času zrýchlenia / spomalenia 0~999.9 s čas zrýchlenia / spomalenia možno nastaviť individuálne.
PID regulátor Zabudovaný PID regulátor
Prídavné funkcie JOG (typovanie); Swing (skoková) frekvencia; PLC funkcie
Riadenie na konštantný tlak Režim „spánku“ SLP, detekcia vysokého tlaku hP; detekcia nízkeho tlaku LP; nútená cirkulácia kvapaliny proti zamŕzaniu; Regulácia prietoku; deteguje chod „na sucho“ LL; Regulácia PID na konštantný tlak
Typ komun. rozhrania MODBUS
RS 485 Štandardná komunikačná funkcia RS485 (MODBUS RTU)
V/F riadenie Nastavenie V/F krivky pre splnenie požiadaviek zaťaženia.
Pevná rýchlosť Štyri multifunkčné vstupné svorkovnice, môžete nastaviť 4 pevné rýchlostné sekcie
Bezpečnostná funkcia EMS STOP Systém „Emergency stop“ v núdzových prípadoch zastaví menič okamžite, po aktivácii EMS STOP.
Auto. regulácia napätia Môže byť zvolená automatická regulácia napätia
Počítadlo Zabudované 2 skupiny počítadiel
Presnosť výstupnej fr. 0,01Hz
Prepätie Môže byť nastavená ochrana pred prepätím
Podpätie Môže byť nastavená ochrana pred podpätím
Iné ochrany Skrat na výstupe, nadprúd, blokovanie parametrov atď.
EMC kompatibilita IEC 61000-4-6; IEC 61000-4-4;IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3: 2017; C2, ktorý je vhodný do 1. prostredia EN 61800-3:2004+A1:2012; EN 618-5-1:2007+A1:2017
Okolitá teplota -10°C až 40°C (bez námrazy)
Okolitá vlhkosť Max. 95% (bez kondenzácie) IEC 60068-2-3
Nadmorská výška Pod 1000 m.n.m.
Vibrácie Max. 0.5 g ; IEC 60068-2-6
Chladiaci režim Nútené chladenie vzduchom
Stupeň krytia IP20; vyhovuje EN/IEC 61800-5-1
Spôsob montáže Na stenu alebo na 35mm DIN lištu
Inštalácia v prostredí V interiéri, vyhnite sa priamemu slnečnému žiareniu, soli, prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.

Výkonové parametre meničov série A550 Plus

Typ modelu meniča A550 Plus Menovitý výst. výkon (kW) Maximálny vstupný prúd (A) Menovitý výstupný prúd (A) Odporúčaný výkon motora (kW)
A550 Plus -2S0004 0,4 5,4 2,4 0,4
A550 Plus -2S0007 0,75 7,2 4,5 0,75
A550 Plus -2S0015 1,5 10 7 1,5
A550 Plus -2S0022 2,2 16 10 2,2
A550 Plus -2S0030 3 23 16 3
3PH / 3PH AC 400 V ±15%
A550 Plus -4T0004 0,4 3,0 1,2 0,4
A550 Plus -4T0007 0,75 3,8 2,5 0,75
A550 Plus -4T0011 1,1 4,5 3,0 1,1
A550 Plus -4T0015 1,5 5 3,7 1,5
A550 Plus -4T0022 2,2 5,8 5 2,2
A550 Plus -4T0030 3 7,9 6,8 3
A550 Plus -4T0040 4 10 9 4
A550 Plus -4T0055 5,5 15 13 5,5
A550 Plus -4T0075 7,5 14 17,5 7,5
A550 Plus -4T0110 11 26 25 11
A550 Plus -4T0150 15 35 32 15
A550 Plus -4T0220 22 46 45 22
A550 Plus -4T0300 30 62 60 30
A550 Plus -4T0370 37 76 75 37
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A) Odporúčaný vstupný stýkač (A)
A550 Plus -2S0004 1 fázové 1×230 V 0,4 2,5 10 10
A550 Plus -2S0007 0,75 2,5 16 10
A550 Plus -2S0015 1,5 4 16 16
A550 Plus -2S0022 2,2 4 25 25
A550 Plus -2S0030 3 6 32 32
A550 Plus -4T0004 3 fázové 3×400 V 0,4 2,5 6 6
A550 Plus -4T0007 0,75 2,5 6 6
A550 Plus -4T0011 1,1 2,5 6 6
A550 Plus -4T0015 1,5 2,5 10 10
A550 Plus -4T0022 2,2 2,5 10 10
A550 Plus -4T0030 3,0 2,5 10 10
A550 Plus -4T0040 4 4 16 16
A550 Plus -4T0055 5,5 4 20 16
A550 Plus -4T0075 7,5 4 32 25
A550 Plus -4T0110 11 6 32 25
A550 Plus -4T0150 15 6 40 32
A550 Plus -4T0185 18,5 10 50 40
A550 Plus -4T0220 22 10 63 50
A550 Plus -4T0300 30 16 100 65
A550 Plus -4T0370 37 25 100 80
A550 Plus -4T0450 45 35 125 95
A550 Plus -4T0550 – 4T1600

Tabuľka vhodných brzdových odporov A550 Plus

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (kW) Hodnota odporu (Ω) (≥)
A550 Plus-2S0004 0,4
A550 Plus-2S0007 0,75
A550 Plus-2S0015 1,5
A550 Plus-2S0022 2,2
A550 Plus-2S0030 0,25 65 Zabudovaná BJ 3
A550 Plus-4T0004 0,4
A550 Plus-4T0007 0,75
A550 Plus-4T0011 1,1
A550 Plus-4T0015 1,5
A550 Plus-4T0022 2,2
A550 Plus-4T0030 0,25 150 Zabudovaná BJ 3,0
A550 Plus-4T0040 0,3 130 Zabudovaná BJ 4
A550 Plus-4T0055 0,4 90 Zabudovaná BJ 5,5
A550 Plus-4T0075 0,5 65 Zabudovaná BJ 7,5
A550 Plus-4T0110 0,8 43 Zabudovaná BJ 11
A550 Plus-4T0150 1 32 Zabudovaná BJ 15
A550 Plus-4T0185 1,3 25 Zabudovaná BJ 18,5
A550 Plus-4T0220 1,5 22 Zabudovaná BJ 22
A550 Plus-4T0300 2,5 16 Zabudovaná BJ 30
A550 Plus-4T0370 3,7 12,6 Zabudovaná BJ 37
A550 Plus-4T0450 Bez BJ 45
A550 Plus-4T0550 Bez BJ 55
A550 Plus -4T0750 Bez BJ 75
A550 Plus-4T0900 Bez BJ 90
A550 Plus-4T1100 Bez BJ 110
Výkon 2,2 kW
Nominálny výstupný prúd 5
Napájacie napätie 3 x 400 V
Výstupné napätie 0 – 400 V
Výstupná frekvencia 0 – 999 Hz
Preťažiteľnosť v režime P (Normal Duty) 120% / 60s
Preťažiteľnosť v režime G (Heavy Duty) X
Riadiaci režim V/F skalárne riadenie
Riadiaci režim SVC vektorové s otvoreným okruhom X
Riadiaci režim CLVC vektorové s uzavretým okruhom X
Vstupy analógové 1
Vstupy digitálne 4
Výstupy analógové X
Výstupy reléové 1
Výstupy s otvoreným kolektorom X
Brzdový tranzistor X
EMC filter
+10 V výstup
+24 V výstup X
Vstup pre PTC
Safe Torque Off (STO) X
Emergency STOP (EMS)
Integrovaný Ethernet X
Integrovaný MODBUS RTU
PROFIBUS X
PG karta pre enkodér X
PID + detekcia chodu na sucho LL + režim spánku
SLP + detekcia vysokého/nízkeho tlaku HP/LP
PLC inteligentná funkcia
Pripojenie externého panelu (bežne do 30 m)
Stupeň krytia IP 20
Stupeň krytia IP 65 X
Zmena smeru otáčania cez externý vstup
Zmena smeru otáčania z panelu X
