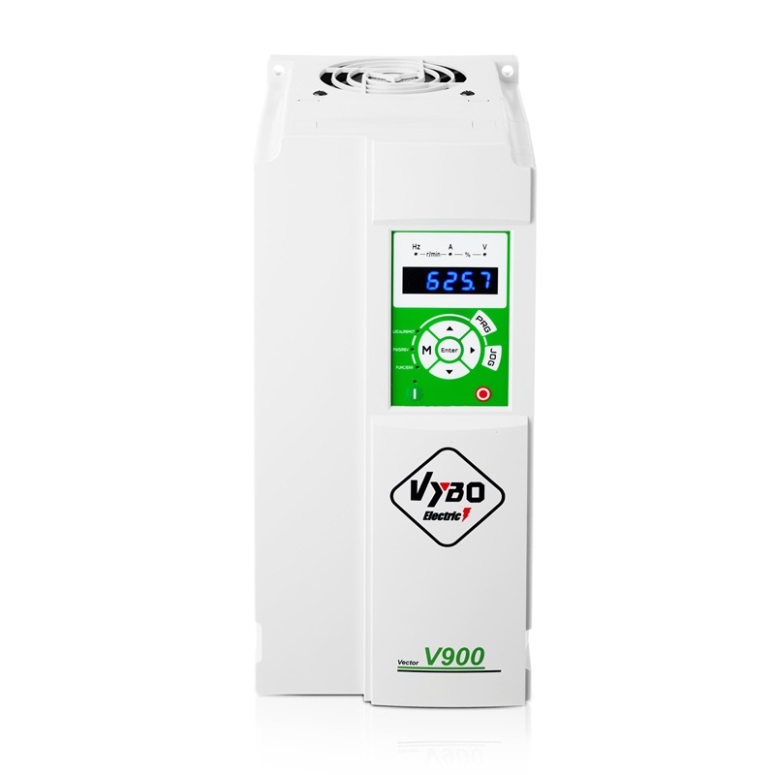

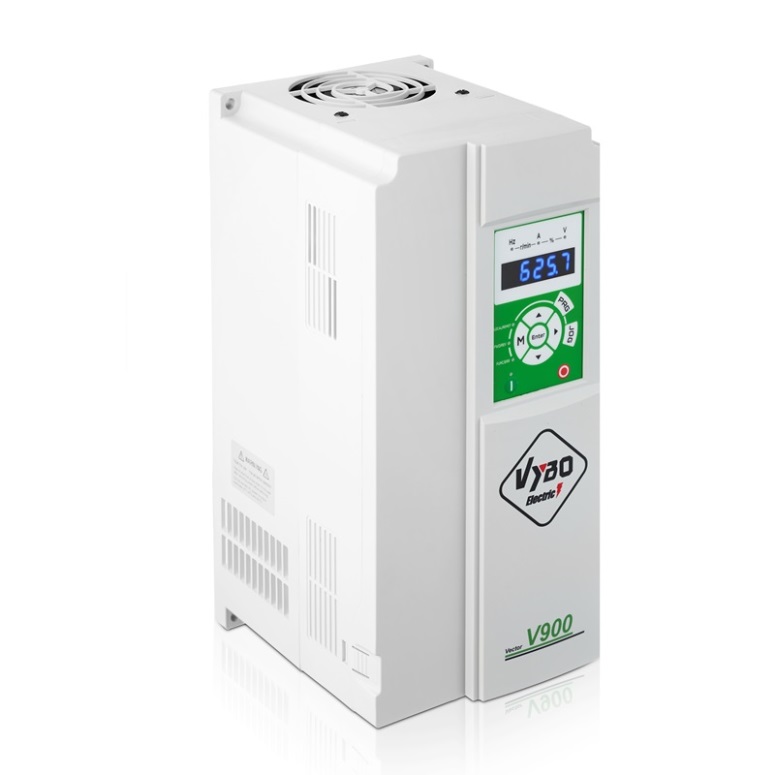

Frekvenčný menič 30kW, V900-4T0300

Cenovú ponuku si môžete vyžiadať emailom na predaj@vyboelectric.eu

Model V900-4T0300
Menovitý výkon 30 kW
Max. vstupný prúd 62 A
Menovitý výstupný prúd 60 A
Vstupné napätie 50/60Hz 3 fázy 400 V
Prierez nap. kábla 10 mm²
Istenie 80 A
EMC filter Áno
Brzdová jednotka Áno
Kategórie: , ,
Frekvenčný menič 30kW, V900-4T0300 máme na e-shope skladom. Vysoko výkonné frekvenčné meniče s vektorovým riadením vo výhodných cenách. Profesionálne zariadenia V900 umožňujú regulovať otáčky vášho elektromotora veľmi efektívne a ekonomicky. Pre ďalšie detaily navštívte záložku „technické informácie“ alebo užívateľský manuál, v ktorom nájdete množstvo ďalších podrobností.

Frekvenčné meniče V900 v predaji

Frekvenčné meniče série V900 máme v predaji v rôznych výkonových prevedeniach. S predajom frekvenčných meničov máme bohaté skúsenosti, preto sa na našu ponuku môžete v každom prípade spoľahnúť. Poskytujeme na predaj naozaj širokú škálu meničov s rôznymi typmi riadenia (V/F, SFVC, CLVC). Ubezpečujeme vás, že všetky produkty sú v najlepšej možnej kvalite a za optimálnych podmienok dosahujú v prevádzke dlhú trvácnosť. Rozhliadnite sa po našom obchode a získajte prehľad aj o ďalších zariadeniach v podobe elektromotorov a prevodoviek, ktoré vám pomôžu vyskladať kompletné sústavy pohonov presne podľa vašich požiadaviek.

Frekvenčné meniče V900 – Funkcie

  • Maximálna frekvencia: 0 až 600 Hz
  • Vstupná frekvencia: 47 až 63 Hz
  • Riadiaci režim: V/F riadenie,
    SFVC (vektorové s otvoreným okruhom),
    CLVC (vektorové riadenie s uzavretým okruhom (nad 3,7 kW)
  • Rozsah rýchlosti: 1:100 (SVC) 1:1000 (CLVC)
  • Automatické zvýšenie krútiaceho momentu alebo zvýšenie nastavané užívateľom od 0.1% až do 30%
  • Pri zmene napájacieho napätia umožňuje automaticky udržiavať konštantné výstupné napätie
  • Komunikačný protokol MODBUS RTU, PROFINET
  • Zabudovaný PID regulátor na uľahčenie systému riadenia uzavretej slučky
  • 4 digitálne vstupy a 1 analógový vstup pre modely do 5,5 kW
    6 digitálnych a 2 analógové vstupy pre modely nad 7,5 kW
  • 1 výstupná svorka relé pre modely pod 5,5 kW
    1 vysokorýchlostný impulzný výstup pre modely nad 3,7 kW
    1 analógový výstup pre modely 3,7 kW až 5,5 kW
    2 výstupné svorky relé a 2 analógové výstupy pre modely nad 7,5 kW
  • Podpora pre PG kartu

Frekvenčný menič V900-4T0300 – výhodná cena

Frekvenčné meniče od VYBO Electric si môžete od nás kúpiť vo veľmi výhodných cenách. Naši predajcovia robia všetko pre to, aby boli naši zákazníci s cenami čo najviac spokojní. Z toho dôvodu máme ceny nastavené tak, aby bol pomer kvality a ceny vždy čo najlepší. Ak aj vás naša ponuka zaujala a prajete si zaobstarať vektorový frekvenčný menič V900-4T0300, stačí produkt pridať do košíka a vyplniť základné údaje. Po potvrdení objednávky vám tovar doručíme v čo najkratšoej možnej dodacej lehote.

Neváhajte využiť naše odborné poradenstvo

Ak si nie ste istý či je daný frekvenčný menič vhodný pre vašu aplikáciu, môžete sa na nás hocikedy obrátiť. Zavolajte nám alebo napíšte e-mailovú správu a naši špecialisti vám radi pomôžu. V oblasti predaja frekvenčných meničov sa pohybujeme naozaj dlhé roky, preto pre nás nebude ťažké vybrať pre vás ten správny frekvenčný menič. Ozvite sa nám a veríme, že spolu nájdeme riešenie efektívne riešenie vašej situácie. Všetko poradenstvo od nás máte samozrejme grátis.

VYBO Electric – váš spoľahlivý partner v oblasti frekvenčných meničov

Frekvenčný menič od značky VYBO Electric je pre vás určite tou najlepšou voľbou. Naše dlhoročné skúsenosti s výrobou a predajom elektrotechnických zariadení hovoria za všetko. Za celú dobu našej existencie sme získali tisícky nových spokojných zákazníkov, ktorí sa k nám v prípade potreby opätovne vracajú. Aby bola spokojnosť našich odberateľov maximálna, pomáhame s platením dopravných nákladov a snažíme sa o veľmi rýchle doručenie tovarov. Dúfame, že aj vy sa pridáte k hromade našich klientov a nákupom vášho nového zariadenia vám pomôžeme zlepšiť vašu prevádzku. Teším sa na vaše správy!

Na stiahnutie

Rozmerový výkres

PDF

4T0300

V900

Dátový
list

PDF

4T0300

V900

Prezentačný katalóg

PDF

4T0300

V900

Užívateľský manuál V900

PDF

4T0300

V900

ISO certifikáty

iso vybo electric
vybo electric elektromotory

Sme jednotka na trhu frekvenčných meničov
24/7 pohotovostný servis
Fabrika a sklad v EÚ (Slovenská republika)
Vlastné vývojové stredisko a možnosť prispôsobenia na mieru
Frekvenčné meniče priamo zo skladu
Voliteľné príslušenstvo
Extra rýchle doručenie

menič frekvencie 30kw V900 400V 4T0300

menič frekvencie 30kw V900 400V 4T0300

menič frekvencie 30kw V900 400V 4T0300

menič frekvencie 30kw V900 400V 4T0300

menič frekvencie 30kw V900 400V 4T0300

rozmerový výkres frekvenčné meniče V900 veľkosť A

Veľkosť Model W H D A B Φ d
B V900-4T0185 151 332 183 318 137 7
V900-4T0220
V900-4T0300

Podrobná technická špecifikácia

Typ modelu meniča V900 Menovitý výst. výkon (kW) Menovitý vstupný prúd (A) Menovitý výstúpný prúd (A) Odporúčaný výkon motora (kW)
V900-4T0300 30 62 60 30
Vstupné napätie (V) 50/60Hz Výkon motora (kW) Odporúčaný prierez kábla (mm²) Odporúčaný istič (A)
3 fázové 3×400 V 30 10 80

Tabuľka vhodných brzdových odporov

Typ meniča frekvencie Brzdný odpor Brzdová jednotka Odporúčaný výkon motora (kW)
Výkon odporu (W) Hodnota odporu (Ω) (≥)
V900-4T0300 4500 24 BRU-4.5KW-24R 30

Všeobecné technické parametre pre všetky typy meničov V900

Napájanie Rozsah vstupného napätia: 1 x 230 V AC ± 10%
Rozsah vstupného napätia: 3 x 400 V AC ± 10%
Vstupná frekvencia Rozsah frekvencie napájania: 47 až 63 Hz
Riadiaci režim V/F riadenie
SFVC Vektorové riadenie s otvoreným okruhom
CLVC Vektrové riadenie s uzavretým okruhom (nad 3,7 kW)
Maximálna frekvecia 0 – 600 Hz
Nosná frekvencia 0.5 kHz – 8 kHz
Nosná frekvencia sa automaticky nastaví na základe charakteristiky zaťaženia.
Rozlíšenie vstupnej frekvencie Digitálne nastavenie 0.01 Hz
Analógové nastavenie: maximálna frekvencia x 0,025%
Počiatočný krútiaci moment G typ: 0.5 Hz / 150% (SFVC)
G typ: 0.5 Hz / 180% (CLVC)
P typ: 0.5 Hz / 100%
Rozsah rýchlosti 1:100 (SVC) 1:1000 (CLVC)
Stabilita rýchlosti ± 0.5 % (SFVC) ± 0.2 % (CLVC)
Preťažiteľnosť G typ: 60s pre 150% menovitého prúdu, 3s pre 180% menovitého prúdu
P typ: 60s pre 120% menovitého prúdu, 3s pre 150% menovitého prúdu
Zvýšenie krútiaceho momentu; Automatické zvýšenie krútiaceho momentu; alebo
užívateľom nastavené zvýšenie od 0.1% do 30%
V/F krivka Priama V/F krivka
Viacbodová V/F krivka
N-napäťová V/F krivka (násobok 1.2-napätia, 1.4- napätia, 1.6-napätia, 1.8-napätia, štvorcová)
V/F separácia Dva typy: úplná separácia; polovičná separácia
Režimy rampy Linerána krivka rampy
Štyri skupiny časov zrýchlenia / spomalenia s rozsahom 0-6500s
DC brzdenie Frekvencia brzdenia: 0,0 Hz až maximálna frekvencia
Doba brzdenia: 0.0-36.0s
Hodnota prúdu pri brzdení: 0.0%-100.0%
Riadenie v JOG režime (krokovanie) JOG frekvenčný rozsah: 0.00-50.00 Hz
JOG čas zrýchlenia / spomalenia: 0.0-6500.0s
Jednoduché PLC, viacnásobné prednastavené rýchlosti Implementovaných až 16 rýchlostí pomocou jednoduchej funkcie PLC alebo kombinácie stavov svoriek.
Zabudovaný PID regulátor Uľahčuje procesne riadený systém riadenia uzavretej slučky
Automatická regulácia napätia (AVR) Pri zmene napájacieho napätie môže automaticky udržiavať konštantné výstupné napätie
Riadenie prepätia a nadmerného prúdu Prúd a napätie sú automaticky obmedzené počas chodu, aby sa zabránilo častému vypínaniu v dôsledku prepätia alebo nadmerného prúdu.
Rýchle obmedzenie prúdu meniča Pomáha predchádzať častým chybám z dôvodu nadprúdu na výstupe z meniča frekvencie
Obmedzenie krútiaceho momentu a riadenie Môže automaticky obmedziť krútiaci moment a zabrániť častej zmene nadprúdu počas chodu. Riadenie krútiaceho momentu je možné realizovať v režime CLVC
Vysoký výkon Riadenie AC motora sa realizuje technológiou riadenia prúdu vektora s vysokým výkonom
Podpora pre PG kartu Podpora pre diferenciálny vstup PG karty, resolvera PG karty, otočného transformátora PG karty atď.
PG karty sa dajú pripojiť na modely V900-4T0040 a vačšie
PG karty sa dajú pripojiť na modely V900-2S0040 a 2S0055
Rýchle obmedzenie prúdu motora Pomáha predchádzať častým chybám a preťaženiu elektromotora
Bezpečnostná funkcia STO Systém „Emergency Stop“: v núdzových prípadoch zastaví menič okamžite, po aktivácii prepínača J4 na STO.
Kontrola oteplenia motora PTC Vstup pre PTC tepelnú ochranu motora.
Časové riadenie Časový rozsah: 0.0-6500.0 minút
Komunikačný protokol MODBUS RTU, PROFINET
Kanál spúšťacích príkazov Ovládací panel / Ovládacie svorky / Sériový komunikačný port
Medzi týmito zdrojmi môžete prepínať rôznymi spôsobmi.
Zdroj frekvencie 10 druhov frekvencií. Nastavenie digitálne, analógovým napätím, analógovým prúdom, impulzom, sériovým portom. Medzi týmito zdrojmi môžete prepínať rôznymi spôsobmi.
Pomocný zdroj frekvencie 10 druhov frekvencií. Umožňuje jemné doladenie pomocnej frekvencie a frekvenčnej syntézy.
Vstupné svorkovnice 5 digitálnych vstupov pre modely 0.4 – 5.5kW
1 analógový vstup pre modely 0.4 – 5.5kW
6 digitálnych vstupov pre modely nad 7.5kW
2 analógové vstupy pre modely nad 7.5kW
Výstupné svorkovnice 1 vysokorýchlostný impulzný výstup (otvorený kolektor)
1 výstupná svorka relé pre modely 0.4kW – 5.5kW
1 výstupná analógová svorka pre modely 0.4 – 5.5kW
2 výstupné svorky relé pre modely 7.5 – 500kW
2 výstupné analógové svorky pre výkon 7.5 – 500kW
EMC kompatibilita IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
Štandardy EN/IEC 61800-3>2017;C1, ktorý je vhodný do 1.prostredia
EN/IEC 61800-3:2017; C2, ktorý je vhodný do 1. prostredia
LED displej Zobrazuje parametre
Uzamknutie tlačidiel a výber funkcií Umožňuje blokovať tlačidlá čiastočne alebo úplne a definovať rozsah funkcií niektorých tlačidiel, aby sa zabránilo nesprávnej funkcií.
Ochranný režim Zisťovanie skratu motora pri zapnutí, ochrana proti strate vstupnej/ výstupnej fázy, ochrana pred nadmerným prúdom, ochrana proti prepätiu, ochrana pred nízkym napätím, ochrana proti prehriatiu a ochrana proti preťaženiu.
Inštalácia v prostredí Vo vnútri, vyhnite sa priamemu slnečnému žiareniu, soli prachu, korozívnemu alebo horľavému plynu, dymu, pare. Odolnosť proti chemickým znečisteniam trieda 3C3 EN/IEC 60721-3-3. Odolnosť proti znečisteniu prachom 3S3EN/IEC 60721-3-3.
Nadmorská výška Pod 1000 m.n.m. (znížte stupeň výkonu pri použití nad 1000 metrov n.m.)
Teplota okolia -10°C – 40°C (znížte stupeň výkonu ak je teplota okolia medzi 40°C a 50°C)
Vlhkosť Menej ako 95% relatívnej vlhkosti, bez kondenzácie
IEC 60068-2-3
Vibrácie Menej ako 5,9 m/s2 (0,6g) IEC 60068-2-6
Teplota skladovania -20°C až + 60°C

Výkonové parametre meničov série V900

1PH / 3PH AC 230 V ±15%
Model Menovitý výst. výkon (kW) Maximálny vstupný prúd (A) Menovitý výstupný prúd (A) Odporúčaný výkon motora (kW)
V900-2S0004 0,4 5,4 2,5 0,4
V900-2S0007 0,75 7,2 5 0,75
V900-2S0015 1,5 10 7 1,5
V900-2S0022 2,2 16 10 2,2
V900-2S0030 3 17 16,5 3
3PH / 3PH AC 400 V ±15%
V900-4T0007 0,75 3,8 2,5 0,75
V900-4T0015 1,5 5 3,7 1,5
V900-4T0022 2,2 5,8 5 2,2
V900-4T0040 4 10 9 4
V900-4T0055 5,5 15 13 5,5
V900-4T0075 7,5 20 17 7,5
V900-4T0110 11 26 25 11
V900-4T0150 15 35 32 15
V900-4T0185 18,5 38 37 18,5
V900-4T0220 22 46 45 22
V900-4T0300 30 62 60 30
V900-4T0370 37 76 75 37
V900-4T0450 45 90 90 45
V900-4T0550 55 113 110 55
V900-4T0750 75 157 150 75
V900-4T0900 90 180 176 90
V900-4T1100 110 214 210 110
V900-4T1320 132 256 253 132
V900-4T1600 160 307 300 160
V900-4T1850 185 355 340 185
V900-4T2000 200 385 380 200
V900-4T2200 220 430 420 220
V900-4T2500 250 475 470 250
V900-4T2800 280 525 520 280
V900-4T3150 315 610 600 315
V900-4T3550 355 665 640 355
V900-4T4000 400 700 690 400
V900-4T4500 450 800 790 450
V900-4T5000 500 865 860 500
Vstupné napätie Výkon motora (kW) Prierez napájacieho vodiča (mm²) Odporúčaný istič (A) Odporúčaný vstupný stýkač (A)
V900-2S0004 1 fázové 1×230 V 50/60 Hz 0,4 1,5 10 9
V900-2S0007 0,75 1,5 16 12
V900-2S0015 1,5 1,5 25 18
V900-2S0022 2,2 2,5 32 25
V900-2S0030 3 2,5 40 32
V900-4T0007 3 fázové 3×400 V 50/60 Hz 0,75 1,5 6 9
V900-4T0015 1,5 1,5 10 9
V900-4T0022 2,2 1,5 10 9
V900-4T0040 4 1,5 16 12
V900-4T0055 5,5 1,5 16 12
V900-4T0075 7,5 2,5 20 18
V900-4T0110 11 4 32 25
V900-4T0150 15 4 40 32
V900-4T0185 18,5 6 50 38
V900-4T0220 22 10 80 65
V900-4T0300 30 10 80 65
V900-4T0370 37 16 100 65
V900-4T0450 45 25 100 80
V900-4T0550 55 35 160 95
V900-4T0750 75 50 160 115
V900-4T0900 90 70 250 150
V900-4T1100 110 95 250 170
V900-4T1320 132 120 400 205
V900-4T1600 160 150 400 245
V900-4T1850 185 185 400 300
V900-4T2000 200 185 500 410
V900-4T2200 220 185 500 410
V900-4T2500 250 240 630 410
V900-4T2800 280 240 630 475
V900-4T3150 315 150*2 700 620
V900-4T3550 355 185*2 800 620
V900-4T4000 400 185*2 800 620
V900-4T4500 450 240*2 1000 800
V900-4T5000 500 240*2 1000 800

Tabuľka vhodných brzdových odporov V900

Modely s napájaním 1 x 230 V (V900-2S….)
Brzdová jednotka Model Výkon (kW) Označenie Brzdný odpor
Výkon odporu (W) Hodnota odporu (Ω) (≥)
Nie V900-2S0004 0,4 80W-200R 80 200
V900-2S0007 0,75 80W-150R 80 150
V900-2S0015 1,5 100W-50R 100 100
V900-2S0022 2,2 100W-50R 100 70
V900-2S0030 3 250W-65R 250 65
Modely s napájaním 3 x 400 V (V900-4T….)
Brzdová jednotka Model Výkon (kW) Označenie Brzdný odpor
Výkon odporu (W) Hodnota odporu (Ω) (≥)
Nie V900-4T0007 0,75 250W-300R 250 300
V900-4T0015 1,5 300W-220R 300 220
V900-4T0022 2,2 400W-200R 400 200
V900-4T0040 4,0 500W-130R 500 130
V900-4T0055 5,5 500W-130R 500 130
Áno V900-4T0075 7,5 800W-90R 800 90
V900-4T0110 11 1000W-65R 1000 65
V900-4T0150 15 1500W-43R 1500 43
V900-4T0185 18,5 2000W-32R 2000 32
V900-4T0220 22 BRU-4KW-24R 4000 24
V900-4T0300 30 BRU-4.5KW-24R 4500 24
V900-4T0370 37 BRU-6KW-19.2R 6000 19,2
Opcia V900-4T0450 45 BRU-7KW-14.8R 7000 14,8
V900-4T0550 55 BRU-9KW-12.8R 9000 12,8
V900-4T0750 75 BRU-11KW-9.6R 11000 9,6
V900-4T0900 90 BRU-15KW-6.8R 15000 6,8
V900-4T1100 110 BRU-9KW-9.3R*2 9000*2 9,3*2
V900-4T1320 132 BRU-13KW-9.3R*2 13000*2 9,3*2
V900-4T1600 160 BRU-13KW-6.2R*2 13000*2 6,2*2
V900-4T1850 185 BRU-16KW-6.2R*2 16000*2 6,2*2
V900-4T2000 200 BRU-19KW-2.5R*2 19000*2 2,5*2
V900-4T2200 220 BRU-19KW-2.5R*2 19000*2 2,5*2
V900-4T2500 250 BRU-21KW-2.5R*2 21000*2 2,5*2
V900-4T2800 280 BRU-24KW-2.5R*2 24000*2 2,5*2
V900-4T3150 315 HRU-27KW-2.5R*2 27000*2 2,5*2
V900-4T3550 355 BRU-20KW-2.5R*3 20000*3 2,5*3
V900-4T4000 400 BRU-23KW-2.5R*3 23000*3 2,5*3
V900-4T4500 450 HRU-26KW-2.5R*3 26000*3 2,5*3
V900-4T5000 500 HRU-29KW-2.5R*3 29000*3 2,5*3
Výkon 30 kW
Nominálny výstupný prúd 60 A
Napájacie napätie 3 x 400 V
Výstupné napätie 0 – 400 V
Výstupná frekvencia 0 – 600 Hz
Preťažiteľnosť v režime P (Normal Duty) 120% / 60s
Preťažiteľnosť v režime G (Heavy Duty) 150% / 60s
Riadiaci režim V/F skalárne riadenie ✓
Riadiaci režim SVC vektorové s otvoreným okruhom ✓
Riadiaci režim CLVC vektorové s uzavretým okruhom ✓
Vstupy analógové 2
Vstupy digitálne 6
Výstupy analógové 2
Výstupy reléové 2
Výstupy s otvoreným kolektorom 1
Brzdový tranzistor ✓
EMC filter ✓
+10 V výstup ✓
+24 V výstup ✓
Vstup pre PTC ✓
Safe Torque Off (STO) X
Emergency STOP (EMS) ✓
Integrovaný Ethernet X
Integrovaný MODBUS RTU ✓
PROFINET ✓
PG karta pre enkodér ✓
PID + detekcia chodu na sucho LL + režim spánkuSLP + detekcia vysokého/nízkeho tlaku HP/LP ✓
PLC inteligentná funkcia ✓
Pripojenie externého panelu (bežne do 30 m) ✓
Stupeň krytia IP 20 ✓
Stupeň krytia IP 65 X
Zmena smeru otáčania cez externý vstup ✓
Zmena smeru otáčania z panelu ✓
